# Żwir balastowy i drenażowy na dachu płaskim – wymagania, dobór otoczaków i frakcja

Najważniejsze wnioski

• Żwir balastowy na dachu płaskim zabezpiecza warstwę hydroizolacji przed destrukcyjnym działaniem promieniowania ultrafioletowego oraz zrywaniem przez wiatr, wymagając odpowiedniej gramatury.
• Minimalna grubość warstwy żwiru wynosi zazwyczaj 5 cm, jednak na dachach odwróconych i narażonych na duże obciążenie wiatrem stosuje się warstwy o grubości 8–10 cm.
• Do celów balastowych stosuje się wyłącznie naturalne otoczaki o obłych kształtach, które nie posiadają ostrych krawędzi mogących przebić papę lub membranę dachową.
• Frakcja żwiru musi być ściśle dobrana do wysokości budynku oraz strefy wiatrowej, najczęściej wykorzystując sorty o wymiarach 16/32 mm lub 32/63 mm.
• Obecność pyłów i zanieczyszczeń w kruszywie powoduje szybkie zatykanie wpustów dachowych, dlatego stosowany żwir musi być dokładnie płukany.
• W strefach krawędziowych dachu płaskiego stosuje się pasy żwiru o zwiększonej frakcji lub dodatkowe obciążenie płytami betonowymi ze względu na turbulencje powietrza.

Jakie są fizyczne wymagania dla żwiru stosowanego na dachu płaskim?

Żwir stosowany na dachu płaskim musi spełniać surowe normy wytrzymałościowe, ponieważ przenosi obciążenia statyczne i dynamiczne wywołane przez masę własną oraz parcie wiatru. W praktyce inżynierskiej widzę, że inwestorzy często ignorują parametry mrozoodporności, co prowadzi do pękania ziaren kruszywa już po pierwszym sezonie zimowym.

Zgodnie z normą PN-EN 13242, kruszywo do nawierzchni niezwiązanych musi charakteryzować się określoną nasiąkliwością wodną na poziomie poniżej 2%.

Wysoka mrozoodporność oznaczana symbolem F1 gwarantuje, że zamarzająca w porach skalnych woda nie rozsadzi struktury otoczaka. Odpowiednia gęstość objętościowa musi wynosić minimum 2,6 t/m³, aby zapewnić wymaganą siłę dociskającą dla lekkich warstw izolacji termicznej ze styropianu lub wełny mineralnej.

Kolejnym niezwykle istotnym parametrem jest odporność na miażdżenie, która dla żwiru dachowego powinna wynosić co najmniej kategorii LA 35. Oznacza to, że ziarna nie mogą ulegać destrukcji pod wpływem ruchu pieszego podczas konserwacji urządzeń klimatyzacyjnych czy solarnych umieszczonych na dachu.

Czystość kruszywa to kolejny czynnik decydujący o poprawnym funkcjonowaniu całego układu dachowego. Zawartość pyłów drobnych w dostarczonej na budowę partiach żwiru nie może przekraczać 1%, co eliminuje ryzyko powstawania szlamu cementowego przy kontakcie z wodą opadową.

Dlaczego kształt otoczaków ma znaczenie dla hydroizolacji?

Kształt ziaren bezpośrednio decyduje o bezpieczeństwie elastycznych powłok bitumicznych oraz membran syntetycznych rozłożonych pod warstwą balastu. Używanie kruszywa łamanego o ostrych krawędziach jest kategorycznie zabronione, ponieważ pod wpływem ciężaru własnego i chodzenia ludzi działa ono jak gwoździe dziurawiące izolację.

Naturalne otoczaki rzeczne lub żwirowe charakteryzują się gładką, obtoczoną przez wodę powierzchnią, która równomiernie rozkłada punktowe naciski mechaniczne. Współczynnik płaskości ziaren dla bezpiecznego żwiru dachowego nie powinien przekraczać wskaźnika SI 15, co gwarantuje zbliżony do kulistego lub elipsoidalnego kształt każdego kamienia.

Warto zauważyć, że ostre naroża kruszywa produkowanego w kopalniach w wyniku mechanicznego kruszenia skał macierzystych potrafią przebić nawet grubą membranę dachową z EPDM o grubości 1,5 mm w ciągu zaledwie kilku miesięcy. Dlatego na plac budowy należy zamawiać wyłącznie certyfikowane otoczaki płukane, które przeszły proces bębnowania i selekcji optycznej.

Jak dobrać odpowiednią frakcję kruszywa do wysokości budynku?

Frakcja żwiru musi być bezpośrednio skorelowana ze strefą wiatrową oraz wysokością nst. Poziomu terenu, na której znajduje się dany dach płaski.

Na budynkach niskich do 12 metrów wysokości, zlokalizowanych w pierwszej strefie wiatrowej, standardowo stosuje się frakcję 16/32 mm jako warstwę balastową i drenażową.

Wraz ze wzrostem wysokości budynku rośnie prędkość wiatru oraz turbulencje w obrębie attyki, co wymusza zastosowanie większej frakcji o masie pojedynczego ziarna zdolnej opierać się sile ssącą wiatru. Dla obiektów wysokich przekraczających 25 metrów norma projektowa wymaga stosowania otoczaków o granulacji 32/63 mm w pasach przykrawędziowych o szerokości minimum jednego metra.

Nie wolno również dopuścić do sytuacji, w której zbyt mała frakcja żwiru wpadnie do rur spustowych lub wpustów dachowych podczas intensywnych opadów deszczu. Kosze ochronne montowane na wpustach muszą mieć oczka o wymiarze mniejszym niż najmniejsze ziarno w danej partii kruszywa, co zabezpiecza kanalizację deszczową przed zatorami.

Jakie są zasady układania warstwy drenażowej i balastowej?

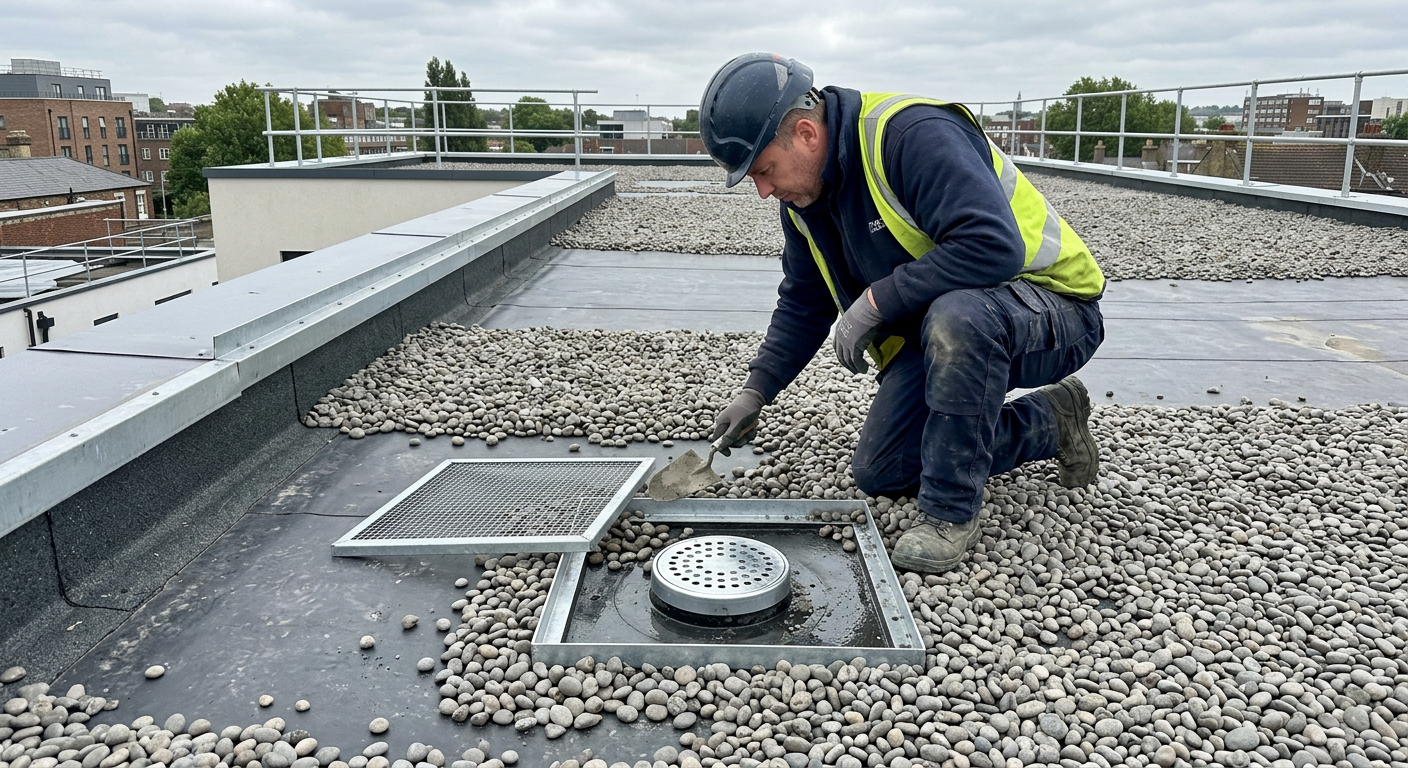

Pracownik budowlany precyzyjnie rozprowadza żwir drenażowy wokół metalowego wpustu dachowego.

Prawidłowy montaż warstwy żwiru na dachu płaskim wymaga zachowania precyzyjnych procedur technologicznych oraz zabezpieczenia delikatnych powłok przed rozpoczęciem prac załadunkowych. Przed wysypaniem pierwszego kamienia wykonawca ma obowiązek ułożyć wysokiej jakości geowłókninę polipropylenową o gramaturze minimum 300 g/m², która chroni hydroizolację przed uszkodzeniem mechanicznym i separuje żwir od warstwy termicznej.

Równomierne rozłożenie kruszywa na całej powierzchni dachu zapobiega powstawaniu miejscowych obciążeń dynamicznych i gwarantuje prawidłowy spadek wody w kierunku wpustów. Grubość warstwy żwiru musi być stale kontrolowana za pomocą specjalnych znaczników głębokości montowanych trwale w narożnikach połaci dachowej.

• Stosuj wyłącznie geowłókninę o gramaturze min. 300 g/m² odporną na gnicie oraz promieniowanie UV przed wysypaniem żwiru.
• Rozprowadzaj kruszywo za pomocą wózków taczkowych wyposażonych w pneumatyczne koła niskociśnieniowe, aby nie uszkodzić warstwy podkładowej.
• Kontroluj wilgotność kruszywa w trakcie dostawy, ponieważ mokry żwir znacząco zwiększa chwilowe obciążenie konstrukcji stropu.
• Unikaj zrzucania żwiru bezpośrednio z wysokości za pomocą rękawów bez użycia mat rozpraszających energię kinetyczną upadku.

Transport pionowy żwiru na dach płaski realizuje się najczęściej za pomocą żurawi samojezdnych lub specjalistycznych podajników taśmowych, co pozwala uniknąć uszkodzeń attyki oraz warstwy elewacyjnej budynku. Podczas rozsypywania kruszywa pracownicy poruszają się po specjalnych drewnianych pomostach rozdzielających ciężar ciała, co chroni papę z posypką mineralną przed starciem.

Czym różni się żwir drenażowy od balastowego?

Żwir drenażowy odpowiada za szybkie odprowadzenie wody opadowej zalegającej na dachu w kierunku attyk lub wpustów, posiadając wysoką wolną przestrzeń porowatą. Jego zadaniem jest stworzenie bufora wodnego, który nie dopuszcza do powstawania zjawiska spiętrzenia wody na powierzchni stropodachu.

Żwir balastowy z kolei pełni funkcję dociążającą, zapobiegając poderwaniu lżejszych warstw dachu przez podciśnienie aerodynamiczne generowane przez wiatr wiejący nad budynkiem. Masa balastu musi wynosić co najmniej 80 kg na metr kwadratowy dachu w strefie środkowej, a w strefach narożnych nawet 150 kg na metr kwadratowy, w zależności od wyników obliczeń statycznych.

W praktyce budowlanej często stosuje się kruszywo pełniące obie te funkcje jednocześnie, pod warunkiem zachowania odpowiednich parametrów granulometrycznych i braku zanieczyszczeń ilastych. Oddzielenie strefy drenażowej bezpośrednio przy wpustach za pomocą grubszych otoczaków zapobiega zarastaniu odpływów mchem i drobnymi liśćmi niesionymi przez wiatr.

Jakie błędy popełnia się najczęściej podczas zasypywania dachu żwirem?

Najczęstszym błędem wykonawczym jest wysypywanie żwiru bezpośrednio na papę bez uprzedniego ułożenia geowłókniny ochronnej, co skutkuje przecięciem izolacji przez ostre nierówności podłoża. Innym poważnym uchybieniem technologicznym jest brak oczyszczenia kruszywa z pyłu kamiennego przed jego aplikacją, co prowadzi do zamulenia całego systemu odprowadzania wody opadowej.

Zbyt duża grubość warstwy żwiru w centralnej części dachu przy jednoczesnym zaniedbaniu stref krawędziowych powoduje przeciążenie konstrukcji stropu oraz poderwanie pokrycia na krawędziach. Kalkulacja obciążeń stałych musi uwzględniać nasiąkliwość żwiru, która po ulewnym deszczu zwiększa masę całej warstwy o dodatkowe kilkanaście procent.

Brak pasów żwirku o frakcji otoczaków 32/63 mm wokół attyk i świetlików dachowych to kolejny błąd skutkujący gromadzeniem się brudu i brakiem wentylacji warstw termoizolacyjnych. Pasy te powinny mieć szerokość minimum 50 cm i być wolne od jakichkolwiek zanieczyszczeń organicznych, takich jak liście czy igliwie z pobliskich drzew.

Jakie są normy i przepisy prawne dotyczące obciążenia żwirem?

Projektowanie dachu płaskiego z warstwą żwiru wymaga ścisłego przestrzegania norm budowlanych regulujących obciążenia klimatyczne oraz stałe na obiektach budowlanych. Europejska norma konstrukcyjna Eurokod 1 (PN-EN 1991-1-3 oraz PN-EN 1991-1-4) definiuje metody obliczania oddziaływań śniegu oraz wiatru na połacie dachowe o nachyleniu do 5 stopni.

Warto pamiętać, że żwir na dachu balastowym klasyfikowany jest jako stałe obciążenie technologiczne o stałej wartości, która musi zostać uwzględniona w projekcie konstrukcyjnym budynku. Graniczne ugięcia stropu pod wpływem masy żwiru nie mogą przekraczać wartości L/250 dla elementów zginanych, aby zapobiec pękaniu ścian działowych na ostatniej kondygnacji.

W przypadku dachów odwróconych, gdzie żwir leży bezpośrednio na ekstrudowanym polistyrenie XPS, istotna jest również klasa odporności na ogień zewnętrzny zgodnie z normą PN-EN 13501-5. Kruszywo naturalne ma klasę reakcji na ogień A1, co czyni je doskonałą barierą niepalną zabezpieczającą cały dach przed rozprzestrzenianiem się ognia z sąsiednich obiektów.

Jak obliczyć wymagany tonaż żwiru dla konkretnego projektu?

Dokładne obliczenie zapotrzebowania na kruszywo wymaga przemnożenia powierzchni dachu przez grubość projektową warstwy oraz gęstość nasypową wybranej frakcji żwiru. Dla standardowego żwiru płukanego o frakcji 16/32 mm gęstość nasypowa wynosi zazwyczaj około 1,6 t/m³, co oznacza, że warstwa o grubości 5 cm waży około 80 kg na każdy metr kwadratowy.

Należy doliczyć współczynnik zapasu na zagęszczenie oraz straty materiałowe podczas transportu i układania, wynoszący zazwyczaj od 5% do 8% całkowitej masy zamówienia. Planowanie logistyki dostaw musi uwzględniać nośność dróg dojazdowych do placu budowy oraz maksymalny udźwig żurawia samojezdnego.

Przy obliczeniach należy uwzględnić zróżnicowanie grubości warstwy żwiru na dachu, ponieważ strefy narożne i krawędziowe wymagają grubszej warstwy dociążającej niż strefa środkowa. Precyzyjne zestawienie ilościowe pozwala uniknąć przestojów na budowie oraz dodatkowych kosztów związanych z wywozem nadmiaru materiału lub domawianiem brakujących ton.

Jakie są wymagania konserwacyjne dla dachu żwirowego?

Utrzymanie dachu płaskiego ze żwirem w dobrym stanie technicznym wymaga przeprowadzania regularnych przeglądów dwa razy w roku, najlepiej wczesną wiosną oraz późną jesienią. Głównym zadaniem konserwatora jest usuwanie samosiejek drzew i krzewów, których system korzeniowy potrafi przerastać geowłókninę i niszczyć powłokę hydroizolacyjną.

Należy systematycznie kontrolować czystość pasów żwirowych wokół wpustów dachowych, kominków wentylacyjnych oraz attyk, usuwając liście i piasek napędzany przez wiatr. Kontrola stanu geowłókniny w miejscach odsłoniętych pozwala szybko wykryć ewentualne przemieszczenia kruszywa spowodowane silnymi wichurami.

Wszelkie ubytki w warstwie żwiru powstałe podczas prac serwisowych przy urządzeniach klimatyzacyjnych muszą być natychmiast uzupełniane otoczakami o tej samej frakcji i pochodzeniu. Zaniedbanie tych prostych czynności prowadzi do szybkiej degradacji warstwy balastowej i utraty właściwości drenażowych całego układu dachu płaskiego.

Podsumowanie

Żwir balastowy i drenażowy na dachu płaskim stanowi kluczowy element zabezpieczający konstrukcję przed działaniem czynników atmosferycznych oraz siłą ssącą wiatru. Dobór odpowiednich, płukanych otoczaków o gładkiej powierzchni eliminuje ryzyko uszkodzenia delikatnej hydroizolacji wykonanej z papy lub membran syntetycznych.

Przestrzeganie norm dotyczących frakcji kruszywa, grubości warstwy drenażowej oraz regularna konserwacja gwarantują bezawaryjne funkcjonowanie dachu przez wiele dziesięcioleci. Unikanie kruszywa łamanego i dbałość o czystość stref odpływowych to fundamenty trwałego oraz bezpiecznego stropodachu balastowego.
