# Czym zasypać rury w wykopie pod kanalizację i instalację elektryczną – piasek zasypowy czy podsypka?

Najważniejsze wnioski:

• Stosuj wyłącznie piasek płukany frakcji 0–2 mm do bezpośredniego otulenia rur, aby uniknąć uszkodzeń mechanicznych wywołanych przez ostre kamienie.
• Wykorzystuj podsypkę z piasku o grubości minimum 10 cm pod dnem rury, aby zapewnić równomierne podparcie całej długości przewodu.
• Zagęszczaj materiał warstwami o grubości 20–30 cm, używając skoczka lub zagęszczarki płytowej, dbając o to, by nie przemieścić rur.
• Unikaj zasypywania wykopu gruntem rodzimym, jeśli zawiera on frakcje ilaste lub gruz, ponieważ prowadzi to do nierównomiernego osiadania terenu.
• Zapewnij ochronę mechaniczną dla kabli elektrycznych za pomocą folii w kolorze ostrzegawczym, układanej 25 cm nad przewodem.
• Przestrzegaj spadków dla instalacji grawitacyjnej, które wynoszą zazwyczaj 2% dla rur kanalizacyjnych o średnicy 110 mm.
• Pamiętaj, że kontrola wizyjna po ułożeniu rur pozwala wyeliminować błędy przed ostatecznym zasypaniem wykopu.

Wybór materiału do zasypania wykopu decyduje o szczelności instalacji podziemnych oraz ich trwałości przez dekady. Widzę, jak inwestorzy często popełniają kosztowny błąd, wrzucając do wykopu grunt rodzimy wydobyty podczas kopania, co prowadzi do pęknięć rur z PVC lub uszkodzenia izolacji kabli energetycznych. Precyzyjna podsypka i obsypka z odpowiednio dobranego piasku to fundament, którego nie zastąpi żadne inne rozwiązanie technologiczne.

Obserwuję, jak wielu wykonawców oszczędza na materiale, ignorując normy techniczne. Użycie piasku płukanego zamiast pospółki czy ziemi jest wymogiem, którego nie wolno lekceważyć, jeśli chcesz uniknąć awarii w przyszłości.

W praktyce inżynierskiej przyjmuje się, że obsypka powinna chronić rurę przed punktowymi naciskami, które przy długim przebiegu instalacji w gruncie są nieuniknione bez właściwego ośrodka.

Jakie parametry musi spełniać piasek zasypowy do instalacji podziemnych?

Piasek zasypowy musi być wolny od kamieni o średnicy powyżej 20 mm, aby nie powodować punktowego naprężenia na ściankach rur. Dobra jakość materiału pozwala na idealne opasanie rury, co równomiernie rozkłada ciężar nadległych warstw ziemi. W moich projektach zawsze wymagam, aby dostarczony piasek był czysty, bez zanieczyszczeń organicznych, które z czasem mogą gnić i tworzyć puste przestrzenie pod instalacją.

Często pytacie mnie, czy można wykorzystać zwykły piasek z wykopu. Odpowiedź jest jednoznaczna: tylko wtedy, gdy przesiejesz go przez sito o odpowiednim oczku i pozbawisz go frakcji ilastych oraz kamieni.

W przeciwnym razie dochodzi do tzw. Pełzania rury w gruncie, co dla sztywnych połączeń kielichowych oznacza szybką utratę szczelności na uszczelkach.

Zwróć uwagę na wilgotność materiału podczas pracy. Piasek o odpowiedniej wilgotności naturalnej zdecydowanie lepiej się zagęszcza, co przekłada się na stabilność instalacji.

Jeśli materiał jest zbyt suchy, wibracje zagęszczarki mogą nie doprowadzić do oczekiwanego stopnia zagęszczenia, pozostawiając tzw. Gniazda powietrzne wokół rury.

Czy podsypka pod dnem rury jest niezbędna dla stabilności kanalizacji?

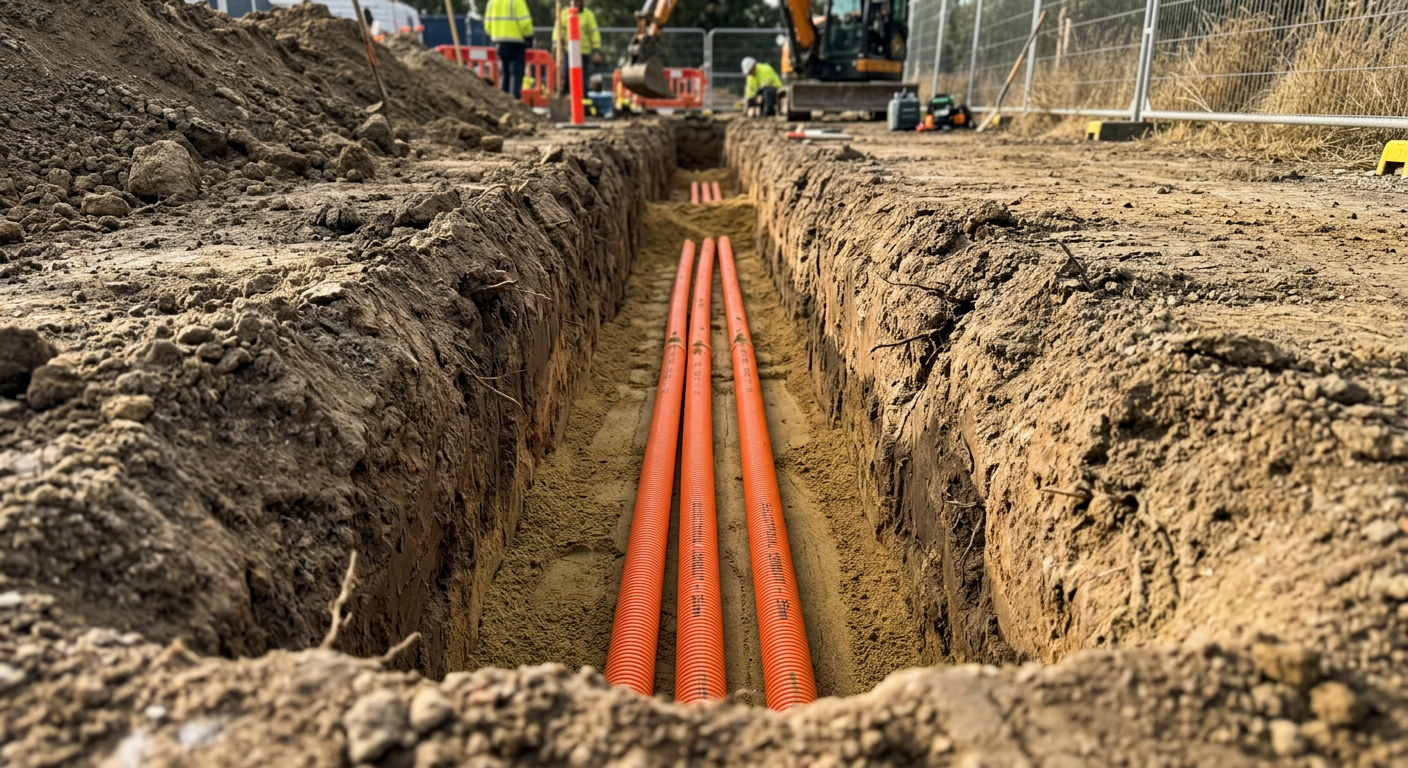

Pomarańczowe peszle instalacji elektrycznej zostały starannie obsypane warstwą przesianego piasku, co zapewnia im odpowiednią ochronę przed naciskiem gruntu.

Podsypka stanowi sztywną, ale elastyczną bazę, która zapobiega opadaniu rur kanalizacyjnych w miejscach, gdzie grunt jest bardziej miękki lub zmienny. Grubość podsypki 10 cm jest absolutnym minimum w standardzie budowlanym, co pozwala na skorygowanie niewielkich nierówności dna wykopu. Gdy ułożysz rury bezpośrednio na twardym, nierównym dnie, ryzykujesz miejscowe pęknięcia, które przy kanalizacji sanitarnej kończą się kosztownym wyciekiem ścieków do gruntu.

W projektach instalacyjnych zauważam, że największe problemy pojawiają się na stykach rur, gdzie brakuje odpowiedniego podparcia kielicha. Dlatego tak ważne jest punktowe wydrążenie w podsypce miejsca na kielich rury, aby rura spoczywała na całej swojej długości na piasku, a nie na złączu.

To prosta technika, która eliminuje naprężenia zginające w miejscu połączenia.

• Podsypka z piasku o frakcji 0-2 mm zapewnia równomierne rozłożenie ciężaru nadległych warstw gruntu.
• Grubość warstwy pod dnem rury musi wynosić co najmniej 10 cm, aby skutecznie niwelować osiadanie.
• Wypoziomowanie podsypki z zachowaniem stałego spadku (np. 2%) jest możliwe tylko przy zastosowaniu sypkiego piasku, a nie gruntu rodzimego.
• Zastosowanie podsypki chroni rurę przed naprężeniami punktowymi, które powstają przy osiadaniu budynku.

Musisz pamiętać o ręcznym wyprofilowaniu podsypki. Nie polegaj na samej maszynie kopiącej, ponieważ łyżka koparki nie jest w stanie uzyskać idealnie równego poziomu wymaganego dla sprawnego odpływu wody w kanalizacji grawitacyjnej.

Dobre wypoziomowanie to gwarancja, że po latach nie będziesz musiał mierzyć się z problemem cofania się wody w rurach.

Różnice między obsypką a podsypką w wykopie

Podsypka znajduje się pod spodem rury, stanowiąc jej naturalne łoże, natomiast obsypka otula boki rury do wysokości co najmniej 30 cm ponad jej wierzchołek. Zadaniem obsypki jest ochrona przed uderzeniami i przenoszenie obciążeń z nawierzchni na grunt rodzimy. W przypadku instalacji elektrycznych, obsypka pełni dodatkową funkcję jako warstwa izolująca, oddzielająca kabel od ostrych elementów występujących w ziemi.

Warto przyjąć zasadę, że obsypka powinna być wykonana w dwóch etapach. Najpierw wypełniasz wykop piaskiem do połowy wysokości rury i ostrożnie zagęszczasz materiał po obu stronach rury, aby ją ustabilizować.

Następnie uzupełniasz resztę obsypki, aż do uzyskania wymaganej warstwy ochronnej nad przewodem.

Jeśli pominiesz etap wstępnego zagęszczenia przy bokach rury, ryzykujesz jej przemieszczenie pod wpływem ciężaru warstw zasypowych układanych później. Widziałem przypadki, w których rura wypłynęła lub zmieniła swój poziom w trakcie zasypywania, ponieważ wykonawca zignorował konieczność stabilizacji bocznej.

Taka zmiana geometrii rury jest bardzo trudna do naprawienia po całkowitym zakopaniu instalacji.

Jak chronić rury przy zagęszczaniu mechanicznym?

Używanie ciężkich zagęszczarek bezpośrednio nad rurą to prosta droga do jej zniszczenia, dlatego stosuj zagęszczanie warstwami nieprzekraczającymi 20 cm. Energia zagęszczania musi być przekazywana do gruntu w sposób kontrolowany, tak aby nie doprowadzić do zmiażdżenia rury przez gwałtowne uderzenia płyty wibracyjnej. Przy rurach o większych średnicach i mniejszej sztywności pierścieniowej, ręczne ubijanie piasku jest często bezpieczniejszą metodą w bezpośrednim sąsiedztwie rury.

W przypadku kabli elektrycznych, po ułożeniu pierwszej warstwy piasku o grubości 10 cm, kładziemy folię ostrzegawczą. Jest to taśma z tworzywa w kolorze niebieskim lub czerwonym, która ostrzega kopiącego przed obecnością instalacji elektrycznej.

Ta prosta procedura chroni przed przypadkowym przerwaniem zasilania w trakcie późniejszych prac ziemnych na działce.

Pamiętaj o regularnej kontroli spadków przy użyciu lasera budowlanego. Wystarczy jeden błąd w poziomie podsypki na odcinku 5 metrów, aby w tym miejscu zaczęły gromadzić się osady, co po pewnym czasie doprowadzi do zatoru.

W instalacjach sanitarnych precyzja rzędu kilku milimetrów jest standardem wymaganym dla zachowania przepustowości.

Czy instalacja elektryczna wymaga odmiennego traktowania niż kanalizacja?

Instalacja elektryczna wymaga przede wszystkim zachowania właściwej izolacji od wilgoci oraz ochrony przed uszkodzeniami mechanicznymi w trakcie kopania. Kabel zasilający, w przeciwieństwie do rur kanalizacyjnych, nie potrzebuje spadków, ale musi być ułożony w sposób zapewniający swobodę ruchów przy pracy gruntu. Układanie kabla „na płask” z lekkim luzem pozwala uniknąć nadmiernych naprężeń wynikających z różnic temperatur, które mogą wpływać na kurczliwość i rozszerzalność przewodów ziemnych typu YKY.

W praktyce najlepiej sprawdza się ułożenie kabla na 10-centymetrowej warstwie piasku, a następnie przykrycie go kolejną 10-centymetrową warstwą piasku bez żadnych zanieczyszczeń. Dopiero na tak przygotowane podłoże sypiemy grunt rodzimy, po wcześniejszym umieszczeniu folii ostrzegawczej.

Ta metoda gwarantuje, że przy ewentualnym kopaniu w tym miejscu, ostrze szpadla natrafi najpierw na folię, a nie na kabel pod napięciem.

W moich ostatnich projektach przyłączy elektrycznych zauważyłem, że inwestorzy zapominają o osłonach typu arota w miejscach przejazdu samochodów. Nawet jeśli kabel jest położony w piasku, pod podjazdem musi znaleźć się dodatkowa rura osłonowa typu DVK, która chroni przewód przed punktowymi obciążeniami generowanymi przez koła pojazdów.

To tani dodatek, który w przypadku awarii kabla oszczędza kucia całego podjazdu.

Nie zapominaj o dokumentacji fotograficznej przed zakopaniem wykopu. Zdjęcie ułożonych tras kablowych wraz z wymiarowaniem od stałych punktów terenu to dokument, który po latach będzie bezcenny.

Widziałem zbyt wiele sytuacji, w których właściciele domów musieli rozkopywać cały ogród, próbując odnaleźć przebieg kabla zasilającego do bramy czy oświetlenia posesji.

Jakie błędy przy zasypywaniu wykopów najczęściej generują awarie?

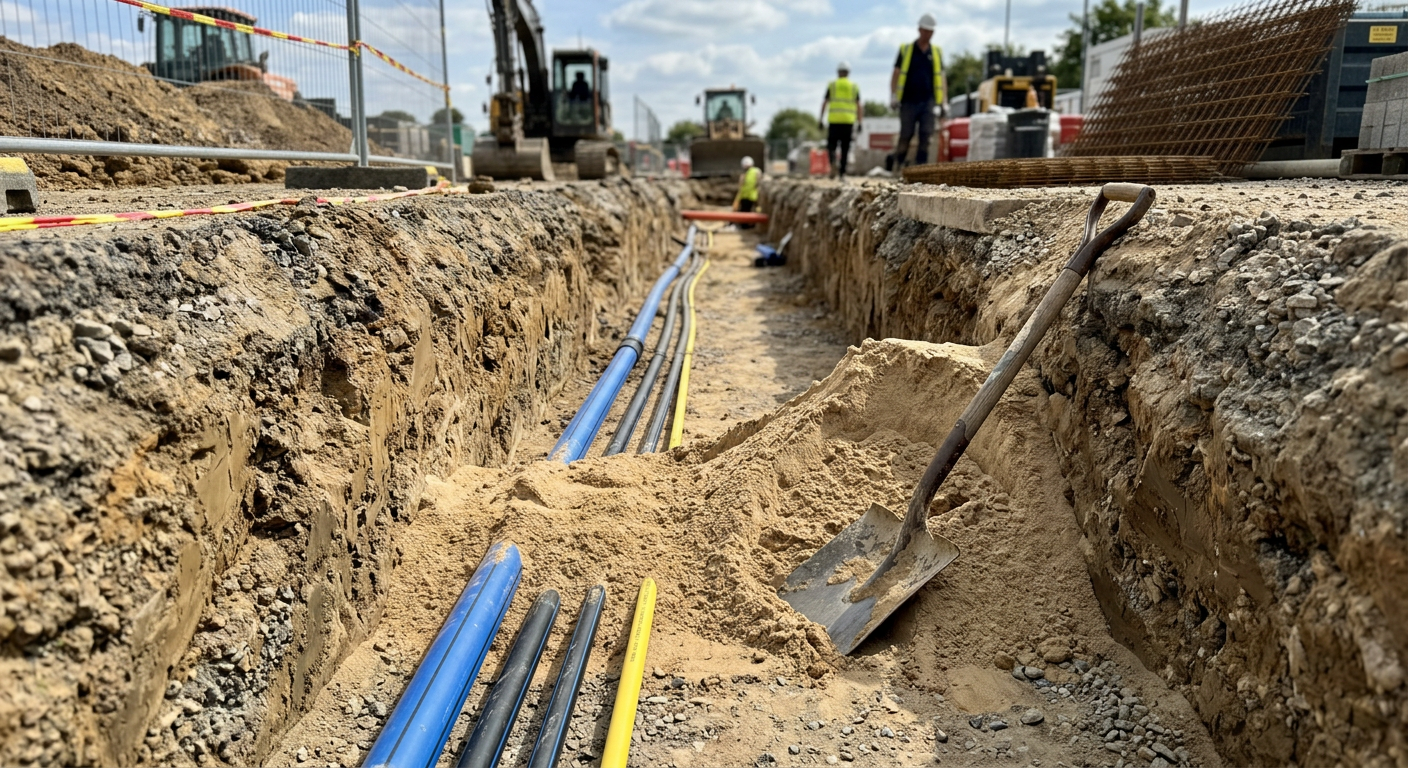

Przygotowany obok wykopu kopiec czystego piasku czeka na użycie do wykonania właściwej podsypki pod nowo układane rury instalacyjne.

Najczęstszym błędem jest zasypywanie wykopów gruzem budowlanym, który zawiera ostre fragmenty betonu, cegieł czy metalu. Ostre krawędzie w połączeniu z ciężarem gruntu działają jak gilotyna, nacinając powierzchnię rur kanalizacyjnych i izolację kabli elektrycznych. Taki błąd często ujawnia się dopiero po kilku latach, gdy w miejscu nacięcia dochodzi do całkowitego przerwania ciągłości rury.

Innym zaniedbaniem jest niedokładne zagęszczanie pod kielichami rur kanalizacyjnych. Jeśli rura nie jest podparta pod złączem, to pod wpływem ciężaru ziemi połączenie pracuje, co prowadzi do rozszczelnienia uszczelek.

Woda ze ścieków zaczyna wymywać piasek spod rury, tworząc pustkę, co powoduje dalsze osiadanie i pogłębianie się awarii.

• Używanie gruzu budowlanego jako materiału zasypowego powoduje mechaniczne uszkodzenia rur i kabli.
• Brak starannego zagęszczenia piasku pod rurą prowadzi do powstania pustek powietrznych i późniejszego zatoru.
• Zbyt szybkie zasypywanie wykopu bez wcześniejszego sprawdzenia szczelności instalacji uniemożliwia łatwą naprawę.
• Niezastosowanie folii ostrzegawczej w instalacjach elektrycznych utrudnia bezpieczne prowadzenie późniejszych prac ogrodowych.

Kolejnym istotnym zaniedbaniem jest pozostawienie zbyt dużej ilości powietrza w obsypce. Jeśli zasypujesz wykop maszynowo bez etapowego zagęszczania, w dolnych partiach wykopu pozostają puste przestrzenie, które z czasem wypełnią się wodą opadową.

Woda ta może drążyć kanały w gruncie, prowadząc do podmywania fundamentów budynku, jeśli wykop przebiega w ich bezpośrednim sąsiedztwie.

Finalnie, zwracaj uwagę na jakość piasku dostarczanego na budowę. Zdarza się, że dostawcy przywożą piasek z dużą ilością gliny, która w kontakcie z wodą pęcznieje, a przy wysychaniu kurczy się, nie zapewniając stabilnego oparcia.

Czysty piasek płukany to jedyny słuszny wybór, który gwarantuje spokój na dekady, niezależnie od tego, czy kładziesz kanalizację, czy instalację elektryczną.

Podsumowanie

Właściwy dobór materiału zasypowego to warunek konieczny dla bezpiecznej eksploatacji instalacji podziemnych. Użycie piasku płukanego frakcji 0–2 mm zamiast gruntu rodzimego lub gruzu chroni rury kanalizacyjne przed owalizacją i pęknięciami, a instalacje elektryczne przed uszkodzeniami mechanicznymi izolacji.

Podsypka o grubości 10 cm, wykonana z należytą starannością i wypoziomowana, zapobiega osiadaniu i awariom wynikającym z nierównomiernego rozkładu naprężeń.

Zagęszczanie materiału warstwami pozwala na stworzenie stabilnego podłoża, które przenosi obciążenia z powierzchni terenu na grunt rodzimy w sposób bezpieczny dla instalacji. Stosowanie folii ostrzegawczych w instalacjach elektrycznych oraz dbałość o każdy etap procesu zasypywania minimalizuje ryzyko awarii i konieczności kosztownych napraw w przyszłości.

Pamiętaj, że oszczędność na materiale w trakcie prac ziemnych jest pozorna i prowadzi do wielokrotnie wyższych wydatków przy usuwaniu skutków błędów instalacyjnych w kolejnych latach eksploatacji obiektu.
