# Jaki żwir pod skrzynki rozsączające i do studni chłonnej na deszczówkę?

Wchodzisz do wykopu pod zbiornik retencyjny i widzisz stojącą na dnie wodę gruntową, która natychmiast niweczy twoje plany szybkiego zasypania wykopu. Woda podchodzi pod same kolana, a geowłóknina przygotowana do owinięcia wykopu leży w błocie, czekając na swoją kolej.

W takich warunkach każdy błąd przy doborze kruszywa oznacza, że cały system drenażowy zamuli się w ciągu pierwszych trzech lat eksploatacji.

Najważniejsze wnioski i istotne kwestie:

• Pod skrzynki rozsączające stosuje się wyłącznie kruszywo płukane o frakcji od 16 do 32 milimetrów, które zapewnia optymalną wolną przestrzeń porową na poziomie 40%.
• Zasypka studni chłonnej musi składać się z dwóch warstw: grubego żwiru na dnie o frakcji 32-64 mm oraz drobniejszego żwiru 16-32 mm wokół perforowanych ścian kręgów.
• Kategorycznie zabrania się stosowania piasku oraz żwiru rzecznego z zawartością frakcji pylastych, ponieważ powoduje to szybkie zatkanie porów geowłókniny.
• Minimalna grubość warstwy podbudowy żwirowej pod skrzynkami rozsączającymi wynosi 15 centymetrów, co gwarantuje równe osiadanie całego bloku retencyjnego.
• Geowłóknina o gramaturze minimum 300 g/m² musi całkowicie oddzielać wykop od gruntu rodzimego, chroniąc kruszywo przed napływem cząstek ilastych.
• Współczynnik przepuszczalności zastosowanego żwiru musi przekraczać wartość 1 × 10⁻³ m/s, aby woda opadowa swobodnie odpływała w grunt.

Jakie parametry musi spełniać kruszywo pod skrzynki rozsączające?

Żwir o frakcji od 16 do 32 milimetrów jest jedynym właściwym materiałem budowlanym do podsypki pod skrzynki rozsączające, ponieważ gwarantuje stabilność konstrukcji i wysoką przepuszczalność wody. W moich realizacjach zawsze odrzucam niesortowane pospółki, które posiadają w składzie frakcje piaskowe i pyłowe.

Takie domieszki w kontakcie z wodą opadową tworzą szczelną skorupę, która całkowicie blokuje grawitacyjny odpłyv wody z pojemników.

Wybierając materiał w żwirowni, żądam deklaracji właściwości użytkowych potwierdzającej, że kruszywo jest produktem płukanym. Kamień musi być ostrokrawędzisty lub otoczakowy o jednorodnym uziarnieniu, co pozwala na uzyskanie przestrzeni porowej wynoszącej 40% objętości zasypki.

Dlaczego frakcja 16-32 mm decyduje o żywotności instalacji?

Pojedyncza skrzynka rozsączająca o pojemności 300 litrów waży zaledwie kilkanaście kilogramów, ale po napełnieniu wodą i obciążeniu gruntem wywiera ogromny nacisk na podłoże. Zastosowanie żwiru o frakcji 16-32 mm zapobiega punktowemu zgniataniu dna skrzynek i pozwala na równomierne rozłożenie obciążenia na całą powierzchnię wykopu.

Drobniejsze kruszywo, na przykład o frakcji 2-8 mm, klinuje się znacznie łatwiej, ale drastycznie obniża prędkość przepływu wody i ułatwia rozwój korzeni roślin. Z kolei większe głazy powyżej 64 mm pozostawiają zbyt duże pustki, w które z czasem zapada się geowłóknina i otaczający grunt rodzimy.

W praktyce inżynierskiej widziałem już zniszczone przez nieprawidłowy żwir systemy, w których skrzynki popękały z powodu braku jednolitego oparcia pod dolną płytą fundamentową.

Dlaczego studnia chłonna wymaga innego rodzaju żwiru niż skrzynki?

Czarna skrzynka rozsączająca jest starannie obsypana otoczakami i zabezpieczona geowłókniną na dnie wykopu przygotowanego pod instalację deszczową.

Studnia chłonna wymaga zastosowania dwóch różnych frakcji kruszywa umieszczonych w strefie dennej oraz wokół perforowanego płaszcza betonowego lub z tworzywa sztucznego. Dno studni na głębokości poniżej poziomu przemarzania gruntu uzupełniam grubym żwirem o frakcji 32-64 mm na grubości minimum 50 centymetrów, co tworzy bufor dla nanosów mineralnych wypłukiwanych z dachu.

• Zastosuj żwir płukany o frakcji 32-64 mm w strefie bezpośredniego drenażu dennego studni chłonnej, aby zapewnić maksymalną retencję wstępną.
• Wypełnij przestrzeń między ścianą studni a wykopem gruntowym żwirem o frakcji 16-32 mm, co ułatwi pionowy ruch wody w głąb warstw nośnych.
• Unikaj stosowania kruszywa wapiennego w gruntach kwaśnych, ponieważ ulega ono powolnemu rozpuszczaniu i zatyka pory gruntu rodzimego.
• Kontroluj czystość dostarczanego materiału poprzez test organoleptyczny polegający na przepłukaniu garści żwiru w dłoni – woda nie może mętnieć od pyłu.

Wokół ścian bocznych studni chłonnej wysypuję pas kruszywa o szerokości co najmniej 30 centymetrów, oddzielając go geowłókniną o gramaturze 300 g/m² od ziemi rodzimej. Taka konstrukcja chroni przed zamuleniem ścian bocznych przez cząsteczki gliny i pyłu napływające z wód gruntowych lub opadowych.

Z mojego doświadczenia wynika, że pominięcie warstwy filtracyjnej wokół studni skutkuje jej całkowitym zamuleniem w ciągu zaledwie dwóch sezonów deszczowych.

Jak prawidłowo wykonać podbudowę i warstwy filtracyjne?

Układanie warstw filtracyjnych rozpoczynam od dokładnego wyrównania dna wykopu i usunięcia wszelkich korzeni oraz ostrych kamieni mogących rozerwać geowłókninę. Następnie rozkładam geowłókninę z zakładem wynoszącym minimum 30 centymetrów na każdym połączeniu brytów, co uniemożliwia przenikanie cząstek gruntu do wnętrza układu drenarskiego.

Na tak przygotowane podłoże sypię pierwszą warstwę żwiru o grubości 15 centymetrów, którą zagęszczam mechanicznie przy użyciu zagęszczarki płytowej o masie do 100 kilogramów. Zbyt ciężki sprzęt zagęszczający powoduje zniszczenie struktury podłoża gruntowego i zaburza naturalne zdolności infiltracyjne terenu.

Kontrolowanie poziomu za pomocą niwelatora optycznego na każdym etapie sypania kruszywa pozwala uniknąć błędów wykonawczych prowadzących do nierównomiernego osiadania skrzynek.

Jakie błędy popełniają wykonawcy przy zasypywaniu systemu deszczowego?

Najczęstszym błędem wykonawczym jest wrzucanie żwiru bezpośrednio na nieosłonięte dno wykopu gliniastego bez wcześniejszego ułożenia warstwy stabilizacyjnej z piasku gruboziarnistego lub chudego betonu. W takich warunkach podczas pierwszego intensywnego deszczu glina miesza się z żwirem, tworząc nieprzepuszczalną breję, która zatrzymuje wodę w zbiorniku retencyjnym zamiast odprowadzać ją w grunt.

Kolejnym poważnym błędem jest zasypywanie skrzynek rozsączających ziemią rodzimą zamiast żwiru, co prowadzi do natychmiastowego zablokowania bocznych powierzchni infiltracyjnych.

Jakie konsekwencje niesie za sobą użycie niewłaściwego kruszywa?

Zastosowanie żwiru rzecznego z niepewnych źródeł, zawierającego domieszki piasku i zanieczyszczeń organicznych, powoduje gwałtowny rozwój mikroorganizmów i powstawanie biologicznej błony uszczelniającej pory. Ta organiczna powłoka skutecznie odcina dopływ wody do otaczającego gruntu, co skutkuje stałym przepełnieniem skrzynek i cofaniem się wody do rynien oraz piwnic budynku.

Warto pamiętać, że koszty odkopywania zalanego i zamulonego systemu deszczowego wielokrotnie przewyższają oszczędności uzyskane na zakupie taniego, niesortowanego kruszywa z lokalnego wyrobiska. Dlatego zawsze kupuję materiał posiadający certyfikat zgodności z normą PN-EN 12620 dotyczącą kruszyw do betonu i zastosowań w budownictwie lądowym.

Jak sprawdzić przepuszczalność gruntu przed wyborem żwiru i skrzynek?

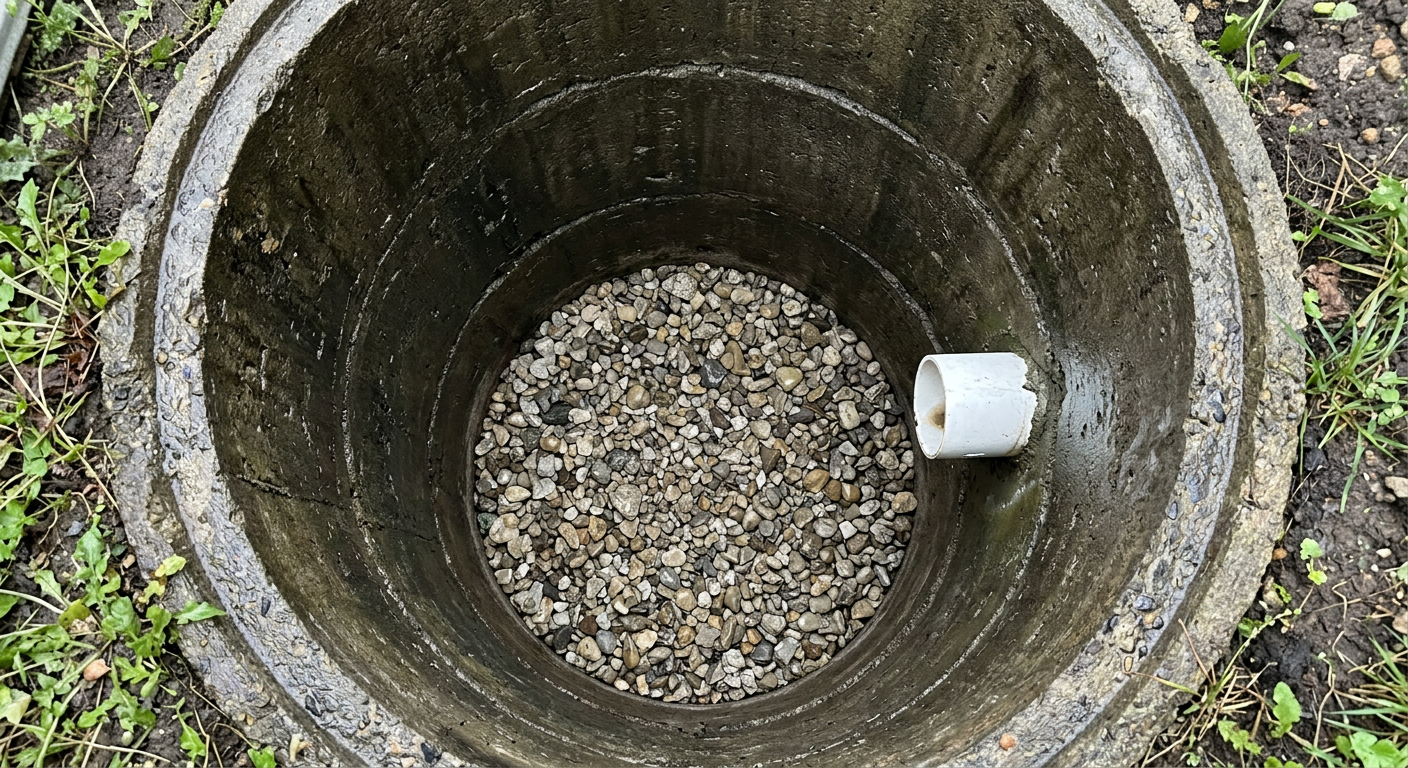

Wnętrze studni chłonnej ukazuje gruba warstwa czystego żwiru na dnie, wokół której gromadzi się woda deszczowa spływająca z rur kanalizacyjnych.

Wykonanie testu perkolacyjnego przed rozpoczęciem jakichkolwiek prac ziemnych pozwala określić realne możliwości chłonne działki i dobrać odpowiednią ilość żwiru drenażowego. Wkopuję się na głębokość docelowego posadowienia zbiornika, zalewam wykop o wymiarach 30 na 30 centymetrów wodą i mierzę czas jej wchłaniania w głąb profilu glebowego.

• Wykop dół testowy o głębokości odpowiadającej dolnej krawędzi planowanej studni chłonnej lub skrzynek rozsączających.
• Zalej dno wykopu warstwą wody o wysokości 30 centymetrów i odczekaj do jej całkowitego wsiąknięcia, aby nasycić grunt wilgocią.
• Napełnij dół ponownie wodą i mierz czas spadku poziomu cieczy co każdy centymetr za pomocą przymiaru milimetrowego.
• Oblicz współczynnik filtracji gruntu, który w przypadku zastosowania skrzynek rozsączających musi wynosić co najmniej 10⁻⁵ m/s.

Jeżeli woda wsiąka wolniej niż jeden centymetr na godzinę, grunt ma strukturę gliniastą i zastosowanie samych skrzynek rozsączających bez studni chłonnej lub dodatkowego drenażu liniowego nie przyniesie pożądanego efektu. W takich trudnych warunkach gruntowych żwir o frakcji 16-32 mm musi być ułożony w znacznie grubszej warstwie otaczającej cały zbiornik, tworząc powiększoną strefę buforową magazynującą nadmiar wody do czasu jej powolnego wchłonięcia przez słabo przepuszczalną glebę.

Podsumowanie

Dobór właściwego kruszywa do skrzynek rozsączających i studni chłonnych decyduje o bezawaryjnym działaniu całego systemu odprowadzania wód deszczowych przez dziesięciolecia. Zastosowanie żwiru płukanego o frakcji 16-32 mm dla skrzynek oraz dodatkowo frakcji 32-64 mm dla dna studni chłonnej gwarantuje optymalną wolną przestrzeń porową oraz stabilność całej konstrukcji podziemnej.

Unikaj niesortowanych pospółek oraz kruszyw zanieczyszczonych pyłami, które prowadzą do natychmiastowego zamulenia i zniszczenia instalacji. Pamiętaj o zastosowaniu wysokiej jakości geowłókniny o gramaturze minimum 300 g/m² oraz o wykonaniu wstępnych testów perkolacyjnych gruntu przed rozpoczęciem jakichkolwiek prac ziemnych.

Przestrzeganie tych zasad inżynierskich zabezpiecza budynek przed zalaniem i pozwala na legalne oraz ekologiczne zagospodarowanie deszczopadu na własnej działce.
