# Kliniec a tłuczeń – czym się różnią, jakie mają frakcje i kiedy stosować poszczególne kruszywa?
Najważniejsze wnioski
- Tłuczeń to kruszywo o frakcji najczęściej 31,5 do 63 milimetrów, uzyskiwane w procesie mechanicznego kruszenia skał litych w kamieniołomach.
- Kliniec charakteryzuje się mniejszym ziarnieniem, mieszcząc się w przedziale od 16 do 31,5 milimetra, co bezpośrednio wpływa na jego inne przeznaczenie budowlane.
- Głównym zadaniem klinca jest tzw. Klinkowanie, czyli wypełnianie pustych przestrzeni pomiędzy większymi kamieniami warstwy nośnej drogi.
- Użycie niewłaściwej frakcji pod kostkę brukową prowadzi do osiadania gruntu i powstawania trwałych spękań nawierzchni o głębokości przekraczającej 5 centymetrów w pierwszym roku użytkowania.
- Gęstość nasypowa obu materiałów wynosi średnio 1,5 do 1,7 tony na metr sześcienny, co wymaga precyzyjnego przeliczania tonażu przy zamówieniach transportowych.
- Wytrzymałość mechaniczna kruszenia wg normy PN-EN 13242 musi wynosić poniżej LA 30 dla dróg o dużym natężeniu ruchu pojazdów ciężarowych.
- W budownictwie drogowym tłuczeń stanowi fundament konstrukcyjny, natomiast kliniec działa jako stabilizator klinujący, domykający układ strukturalny.
Czym dokładnie jest tłuczeń i jakie ma parametry techniczne?
Tłuczeń to gruboziarniste kruszywo łamane, którego podstawowa frakcja wynosi od 31,5 do 63 milimetrów, stosowane głównie jako warstwa podbudowy pod ciężkie obciążenia komunikacyjne. W procesie produkcji surowiec skalny trafia do szczękowych lub stożkowych kruszarek, gdzie bloki granitu, bazaltu lub wapienia rozbijane są na nieregularne bryły o ostrych krawędziach.
Ostre kanty mają fundamentalne znaczenie fizyczne, ponieważ pod wpływem walcowania ziarna klinują się wzajemnie, tworząc stabilną matrycę o wysokim współczynniku tarcia wewnętrznego.
W ostatnich projektach drogowych widzę regularnie błąd polegający na zamawianiu tłucznia o zbyt szerokim uziarnieniu, co uniemożliwia prawidłowe zagęszczenie walcem wibracyjnym o masie minimum 12 ton. Wtrącenia drobniejszych cząstek pyłowych powyżej normy 15 procent drastycznie obniżają przepuszczalność wodną podbudowy, powodując gromadzenie się wilgoci i wysadziny mrozowe w okresie zimowym.
Proces produkcji i rodzaje skał wykorzystywanych na placach budowy
Granit i bazalt stanowią najlepszy surowiec do produkcji tłucznia ze względu na wysoką odporność na ściskanie, która przekracza 140 megapaskali. Skały wapienne, choć tańsze w pozyskiwaniu, charakteryzują się większą nasiąkliwością i szybciej ulegają degradacji pod wpływem kwasów zawartych w wodach opadowych.
Przeróbka mechaniczna w nowoczesnych zakładach przetwórczych obejmuje wielostopniowe przesiewanie na sitach o oczkach kwadratowych. Pozwala to uzyskać czysty materiał pozbawiony zanieczyszczeń organicznych oraz nadmiernej ilości frakcji pylastych, które mogłyby osłabić konstrukcję nośną drogi.
Właściwości nośne i wskaźnik zagęszczenia w warunkach polowych
Współczynnik nośności CBR, czyli California Bearing Ratio, dla prawidłowo ułożonego tłucznia osiąga wartość powyżej 80 procent po pełnym zagęszczeniu dynamicznym. Oznacza to, że warstwa ta bez problemu przenosi nacisk osiowy samochodów ciężarowych wynoszący 115 kilonewtonów na pojedynczą oś napędową.
Czym charakteryzuje się kliniec i w jaki sposób różni się od tłucznia?
Kliniec to średnioziarniste kruszywo łamane o mniejszej frakcji wynoszącej od 16 do 31,5 milimetra, przygotowane do klinowania przestrzeni w warstwach podbudowy. W hierarchii materiałów kamiennych zajmuje pozycję pośrednią między grubym tłuczniem a drobnym grysem, pełniąc funkcję stabilizującą i wyrównującą.
- Frakcja robocza mieści się w ściśle kontrolowanym przedziale 16-31,5 mm z tolerancją producenta do 5 procent podziarna.
- Kształt ziaren jest regularnie kanciasty, co zapobiega przemieszczaniu się kruszywa pod wpływem sił ścinających generowanych przez koła pojazdów.
- Kategoria odporności na rozdrabnianie wynosi zazwyczaj LA 25 lub LA 30, co gwarantuje długowieczność struktury podziemnej.
- Współczynnik kształtu ziaren SI musi być mniejszy niż 20 procent, aby uniknąć obecności płaskich igieł kamiennych obniżających wytrzymałość.
Rola kliniec w procesie klinowania nawierzchni drogowych
Zadaniem kliniec jest wepchnięcie się w wolne szczeliny pomiędzy większymi kamieniami tłucznia podczas intensywnego wałowania mechanicznego. Proces ten, nazywany potocznie klinkowaniem, prowadzi do zablokowania swobody ruchu poszczególnych brył i uzyskania monolitycznej struktury nośnej.
W praktyce inżynierskiej stosuję zasady, w których ilość kliniec wynosi około 20 do 25 procent objętości całej układanej warstwy podbudowy. Zbyt mała ilość kliniec skutkuje niedostatecznym zagęszczeniem, natomiast nadmiar tworzy słabe gniazda piaskowe, które wypłukują się przy intensywnych opadach deszczu.
Porównanie granulometrii i zastosowanie w budownictwie inżynierskim
Różnica wizualna i fizyczna między tłuczniem a klińcem wynika bezpośrednio z krzywej przesiewu laboratoryjnego. Tłuczeń jest grubszy i bardziej zróżnicowany gabarytowo, podczas gdy kliniec przypomina jednolite, mniejsze kamienie o wadze pojedynczej sztuki rzędu 15 do 45 gramów.
Wykorzystanie kliniec ogranicza się do warstwy podkładowej pod nawierzchnie z asfaltobetonu, polbruk czy nawierzchnie tłuczniowe dróg leśnych. Bezpośrednie ułożenie warstwy ścieralnej na kliniec bez użycia mniejszych grysów klinujących jest technologicznym błędem wykonawczym.
Jakie są główne różnice w frakcjach i zastosowaniu obu kruszyw?

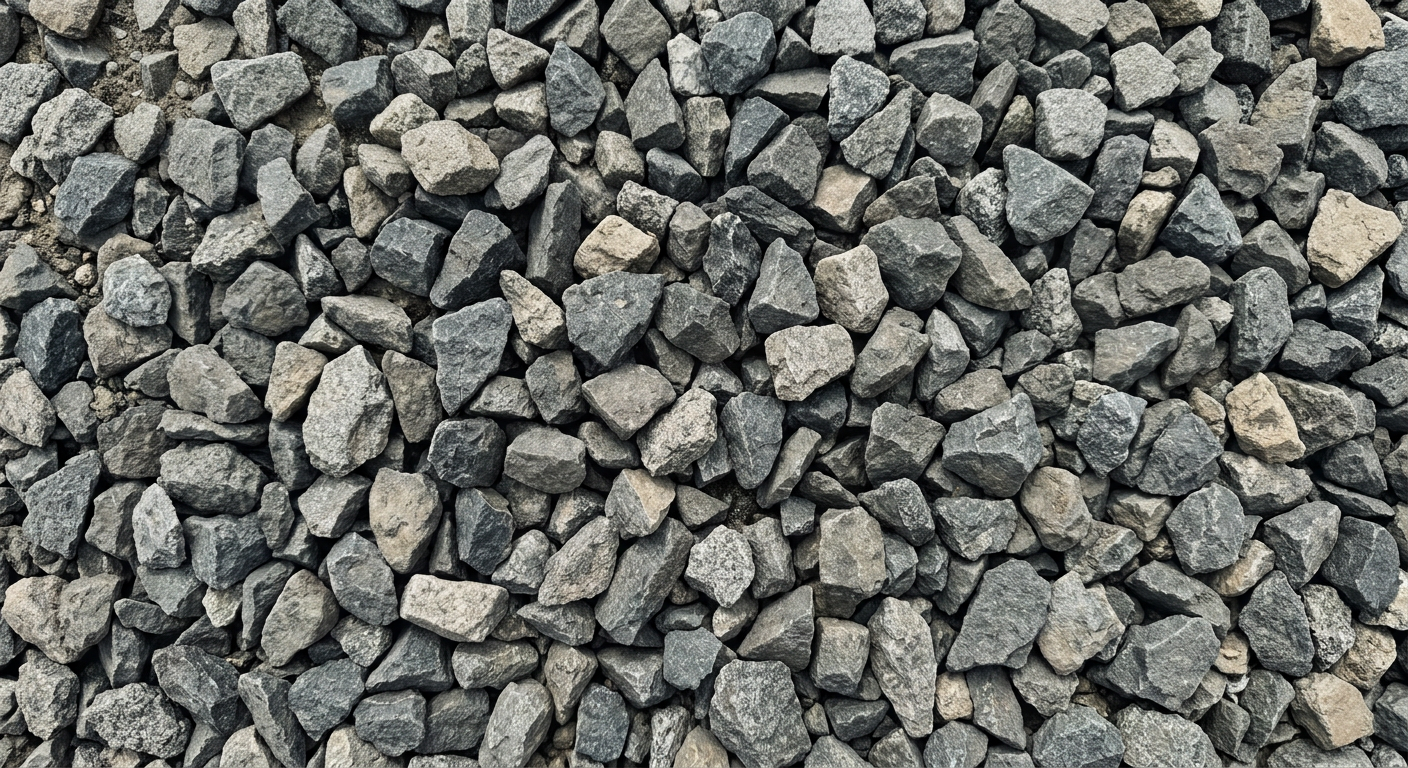

Gruboziarnisty tłuczeń o nieregularnych kształtach tworzy stabilną podbudowę pod torowisko.
Główna różnica polega na wielkości ziaren, gdzie tłuczeń obejmuje frakcje 31,5-63 mm, a kliniec mniejsze ziarna 16-31,5 mm, co determinuje kolejność ich układania w konstrukcji drogowej. Stosowanie tych materiałów w odwrotnej kolejności uniemożliwia poprawne zagęszczenie konstrukcji i grozi katastrofą budowlaną nawierzchni.
Tłuczeń buduje szkielet nośny, który przyjmuje główne naprężenia przekazywane z powierzchni przez warstwy wyższe. Kliniec natomiast wchodzi w rolę elementu wypełniającego i klinującego, który blokuje przemieszczenia szkieletu pod wpływem obciążeń dynamicznych.
Tabela porównawcza parametrów fizycznych tłucznia i kliniec
| Właściwość techniczna | Tłuczeń | Kliniec |
|---|---|---|
| Podstawowa frakcja | 31,5 – 63 mm | 16 – 31,5 mm |
| Średnia masa nasypowa | 1,5 – 1,6 t/m³ | 1,6 – 1,7 t/m³ |
| Główne przeznaczenie | Główna warstwa nośna drogi | Klinowanie i wypełnianie pustek |
| Minimalny moduł odkształcenia | 120 MPa | 100 MPa |
| Zawartość pyłów mineralnych | Max 7% | Max 5% |
Wpływ wyboru kruszywa na stabilność podbudowy pod obciążeniem
Obciążenie ruchem kołowym generuje naprężenia ścinające, które najefektywniej rozpraszane są przez system zazębiających się ostrokrawędzistych brył skalnych. Zastosowanie samego tłucznia bez kliniec pozostawia zbyt duże wolne przestrzenie powietrzne, które pod wpływem wody i ciężaru ulegają deformacji.
Konsekwencje ekonomiczne i logistyczne doboru kruszywa
Koszt zakupu tłucznia i kliniec w kamieniołomach różni się nieznacznie, jednak koszty transportu samochodowego na duże odległości stanowią często ponad 40 procent całkowitego budżetu inwestycji. Zamawianie materiału bezpośrednio z najbliższego źródła posiadającego certyfikat ZKP (Zakładowa Kontrola Produkcji) pozwala uniknąć kar za niespełnienie norm projektowych.
Błędy logistyczne polegające na wymieszaniu frakcji na placu budowy skutkują koniecznością przesiewania kruszywa na koszt wykonawcy. Generuje to straty czasowe sięgające 3 do 5 dni roboczych na każdy odcinek testowy o długości 100 metrów.
Kiedy stosować tłuczeń, a kiedy kliniec w budowie dróg i placów?
Tłuczeń stosuje się zawsze jako dolną i główną warstwę podbudowy o grubości od 15 do 30 centymetrów wszędzie tam, gdzie wymagana jest maksymalna nośność pod ciężki sprzęt. Kliniec aplikuje się bezpośrednio na tłuczeń w celu jego zaklinowania, a także jako samodzielny materiał na warstwy wyrównawcze pod parkingi dla samochodów osobowych.
Budując wjazd na posesję dla aut ciężarowych o wadze do 40 ton, wykonawca musi zastosować minimum 25 centymetrów tłucznia frakcji 31,5-63 mm oraz warstwę kliniec 16-31,5 mm o grubości 10 centymetrów. Pominięcie którejkolwiek z tych warstw drastycznie skraca żywotność nawierzchni i prowadzi do powstawania głębokich kolein.
Zastosowanie w budownictwie przydomowym i pod kostkę brukową
Układanie kostki brukowej na nieprzygotowanym podłożu gruntowym kończy się zapadaniem bruku po pierwszym sezonie jesienno-zimowym. Warstwa mrozoodporna musi zawierać tłuczeń jako fundament, na którym wysypuje się kliniec, a dopiero na górę aplikuje się drobny grys i podsypkę piaskowo-cementową.
Warto kontrolować grubość każdej warstwy za pomocą niwelatora optycznego, ponieważ odchyłki równe powyżej 2 centymetrów uniemożliwiają zachowanie prawidłowych spadków odprowadzających wodę deszczową. Woda stojąca na podbudowie z kliniec niszczy strukturę całej nawierzchni w ciągu kilku lat.
Stabilizacja gruntu rodzimego i drenaż fundamentowy
Tłuczeń znajduje również zastosowanie w systemach drenażowych opaskowych wokół budynków, gdzie dzięki pustkom powietrznym umożliwia swobodny przepływ wody gruntowej do rur perforowanych. Z kolei kliniec stosuje się jako warstwę filtracyjną zapobiegającą zamulaniu drenażu przez cząstki pylaste gruntu rodzimego.
Wymiary ziaren tłucznia drenażowego muszą być starannie dobrane, aby woda mogła przepływać z prędkością nie mniejszą niż 0,5 metra na sekundę. Ogranicza to ryzyko osadzania się zawiesiny mineralnej i zatykania systemu odprowadzania wody opadowej z dachu i gruntu.
Podsumowanie
Prawidłowy dobór kruszywa o właściwej frakcji decyduje o trwałości każdej inwestycji drogowej i budowlanej. Tłuczeń o frakcji 31,5-63 mm stanowi niezastąpiony szkielet nośny dla ciężkich obciążeń komunikacyjnych.
Kliniec o frakcji 16-31,5 mm skutecznie domyka tę strukturę w procesie klinkowania, eliminując puste przestrzenie i zapobiegając deformacjom gruntu. Ignorowanie parametrów technicznych i norm branżowych prowadzi do kosztownych napraw nawierzchni już w pierwszych latach eksploatacji.
Świadome zarządzanie materiałami kamiennymi gwarantuje stabilność, bezpieczeństwo oraz odporność na trudne warunki atmosferyczne i duże obciążenia eksploatacyjne.
Najczęściej zadawane pytania (FAQ)
Czym dokładnie różni się kliniec od tłucznia pod względem procesu produkcji?
Tłuczeń powstaje w wyniku mechanicznego kruszenia skał o większych gabarytach i ma zazwyczaj kształt ostrokrawędzisty. Kliniec natomiast jest produktem dalszego przerobu i przesiewania materiału skalnego, posiadającym mniejsze frakcje o specyficznych, klinowatych ziarnach.
Jakie są dokładne frakcje tłucznia stosowanego w budownictwie i drogownictwie?
Tłuczeń charakteryzuje się zazwyczaj grubymi frakcjami, najczęściej w przedziałach od 31,5 mm do 63 mm lub od 31,5 mm do 50 mm. Czasami spotyka się również frakcje niestandardowe, zależnie od specyfiki zamówienia i wytycznych inwestora.
Jakie wymiary ziaren ma standardowy kliniec kamienny?
Kliniec to kruszywo o średnich frakcjach, które najczęściej zamykają się w przedziale od 4 mm do 31,5 mm. W praktyce dzieli się go często na mniejsze podgrupy, takie jak 4-16 mm czy 16-31,5 mm, co ułatwia klinowanie przestrzeni.
Dlaczego kliniec jest nazywany materiałem klinującym?
Nazwa kliniec wynika z jego unikalnej, klinowatej struktury ziaren oraz przeznaczenia w budownictwie drogowym. Stosuje się go bezpośrednio na warstwę tłucznia, aby jego mniejsze cząstki precyzyjnie zaklinowały i zablokowały większe kamienie, tworząc stabilną warstwę.
Czy tłuczeń nadaje się na podbudowę pod kostkę brukową wokół domu?
Tak, tłuczeń doskonale sprawdza się jako dolna, nośna warstwa podbudowy pod kostkę brukową na podjazdach oraz ścieżkach. Zapewnia on doskonałą stabilność, wysoką nośność oraz odpowiednią przepuszczalność wody dla całej konstrukcji nawierzchni.
Kiedy należy zdecydować się na zastosowanie klińca zamiast tłucznia?
Kliniec stosuje się głównie wtedy, gdy potrzebne jest zagęszczenie i wyrównanie wierzchniej warstwy podbudowy leżącej bezpośrednio na tłuczniu. Jest niezastąpiony przy budowie dróg nieutwardzonych oraz jako warstwa klinująca pod nawierzchnie z kruszyw drobnych.
Czy tłuczeń i kliniec są mrozoodporne?
Większość wysokiej jakości kruszyw łamanych, takich jak granitowy czy bazaltowy tłuczeń i kliniec, wykazuje pełną mrozoodporność. Oznacza to, że nie ulegają one degradacji pod wpływem cyklicznego zamarzania i rozmarzania wody w gruntach.
Jaka jest różnica w nośności między warstwą z tłucznia a warstwą z klińca?
Tłuczeń dzięki grubym frakcjom przenosi główne obciążenia konstrukcyjne i zapewnia najwyższą nośność bazową. Kliniec natomiast odpowiada za klinowanie i stabilizację strukturalną, co łącznie tworzy zwartą i odporną na odkształcenia warstwę drogową.
Czy podjazd z klińca wymaga zastosowania geowłókniny?
Tak, układając zarówno tłuczeń, jak i kliniec na gruncie rodzimym, wysoce zaleca się zastosowanie geowłókniny separacyjnej. Zapobiega ona mieszaniu się kruszywa z błotem oraz znacząco zwiększa żywotność i stabilność całego podjazdu.
Jakie kruszywo jest lepsze na utwardzenie błotnistego wjazdu na działkę?
Na bardzo grząski i błotnisty teren najlepiej zastosować najpierw gruby tłuczeń jako warstwę stabilizacyjną, a następnie kliniec do jej klinowania i wyrównania. Taki dwuwarstwowy układ skutecznie utwardzi wjazd nawet dla ciężkiego sprzętu budowlanego.
Czym różni się kliniec od miału kamiennego?
Kliniec to średnia frakcja ostrokrawędzistego kruszywa służąca do klinowania, podczas gdy miał jest produktem bardzo drobnym, przypominającym pył i piasek kamienny. Miał stosuje się głównie do ostatecznego fugowania kostki lub jako podsypkę, a nie do nośnych podbudów.
Jak prawidłowo zagęszczać tłuczeń i kliniec na placu?
Do zagęszczania tłucznia i klińca należy używać ciężkich walców wibracyjnych lub dużych zagęszczarek płytowych o wadze powyżej 400 kg. Proces ten wykonuje się warstwami, polewając jednocześnie kruszywo wodą, co ułatwia jego optymalne zagęszczenie i klinowanie.
Z jakich skał najczęściej produkuje się tłuczeń i kliniec drogowy?
Najwyższej jakości tłuczeń i kliniec produkuje się ze skał magmowych i przeobrażonych, takich jak granit, bazalt, porfir czy gabro. Rzadziej stosuje się skały osadowe, takie jak wapień, ponieważ są one mniej odporne na ścieranie i nacisk.
Czy kliniec pyli podczas eksploatacji suchego podjazdu?
Świeżo rozłożony kliniec może zawierać pył powstały w procesie kruszenia, który w suche dni może się unosić pod kołami samochodów. Problem ten mija zazwyczaj po pierwszym intensywnym deszczu lub po kilkukrotnym obfitym polaniu nawierzchni wodą.
Ile waży jeden metr sześcienny klińca lub tłucznia?
Średnia gęstość nasypowa zarówno tłucznia, jak i klińca ze skał granitowych lub bazaltowych wynosi około 1,5 do 1,6 tony na metr sześcienny. Oznacza to, że na każdą tonę materiału potrzebujesz objętościowo mniej niż jeden metr sześcienny przestrzeni na przyczepie.
