# Zasypywanie rur drenarskich w gruncie gliniastym – czy stosować geowłókninę i jaki piasek filtracyjny wybrać?

Najważniejsze wnioski i perspektywa praktyka

• Grunt gliniasty charakteryzuje się bardzo małą przepuszczalnością wodną, co zmusza wykonawcę do zastosowania rygorystycznych procedur filtracyjnych wokół drenażu.
• Geowłóknina igłowana o gramaturze minimum 300 g/m² zapobiega zamulaniu systemu, pod warunkiem prawidłowego doboru frakcji.
• Piasek filtracyjny musi posiadać uziarnienie w przedziale od 0,5 mm do 2,0 mm, aby skutecznie zatrzymywać cząstki ilaste.
• Zasypanie rur drenarskich bezpośrednio gliną skutkuje natychmiastową awarią systemu w pierwszym sezonie deszczowym.
• W moich projektach inżynieryjnych stosuję zasadę potrójnej warstwy odsączającej, która całkowicie eliminuje problem podciągania kapilarnego.
• Zastosowanie odpowiednich kruszyw żwirowych o frakcji 8/16 mm stabilizuje wykop i odprowadza wodę do kolektora głównego z wydajnością 95%.

Dlaczego grunt gliniasty wymaga specjalnego traktowania przy układaniu drenażu?

Glina to materiał, który w kontakcie z wodą pęcznieje, a po wyschnięciu kurczy się i pęka, tworząc nieprzepuszczalną barierę dla napływającej wilgoci. W takich warunkach każdy błąd popełniony na etapie wykopu mści się już po pierwszych intensywnych opadach deszczu.

Widzę to regularnie na placach budowy, gdzie inwestorzy próbują oszczędzać na materiałach filtracyjnych. Układanie rur bezpośrednio w rodzimym gruncie gliniastym to błąd konstrukcyjny, który prowadzi do zniszczenia całej inwestycji.

Podstawą skutecznego drenażu w gruncie gliniastym jest całkowite odizolowanie wykopu od cząstek spoistych. Bez stabilnej podbudowy i otuliny filtracyjnej woda zatrzymuje się wokół perforacji rury.

Glina ma strukturę koloidalną, której cząstki bez problemu przenikają przez standardowe szczeliny drenarskie. W efekcie wnętrze systemu zarasta mazistym osadem, a rury przestają pełnić swoją funkcję.

Właściwości fizyczne gruntów spoistych a ryzyko zamulenia systemu

Współczynnik filtracji gliny spada poniżej wartości 10 do potęgi minus 7 metra na sekundę. Oznacza to, że woda stoi w wykopie jak w basenie betonowym, nie mogąc swobodnie spłynąć do perforacji.

W takich okolicznościach ciśnienie hydrostatyczne zaczyna napierać na ściany rury drenarskiej. Jeśli nie zastosujemy odpowiedniej warstwy żwirowej, rura ulegnie deformacji pod wpływem ruchów gruntu.

Cząstki iłu i gliny poruszają się wraz z wodą gruntową pod wpływem grawitacji. Kiedy trafiają na strefę rozluźnionego gruntu wokół drenażu, osiadają w wolnych przestrzeniach między ziarnami piasku.

Proces ten zachodzi powoli, ale systematycznie, aż do całkowitego zablokowania przepływu. Dlatego ochrona geowłókniną staje się w tym przypadku absolutną koniecznością techniczną.

Jakie parametry musi mieć geowłóknina stosowana w glinie?

Geowłóknina polipropylenowa o gramaturze 300 g/m² i wysokiej wytrzymałości na rozciąganie to optymalny wybór do zabezpieczania wykopów gliniastych. Zastosowanie zbyt cienkiego materiału o wadze poniżej 150 g/m² skutkuje przebiciem struktury przez ostre krawędzie kamieni i napuchniętą glinę.

Włóknina musi charakteryzować się odpowiednią przepuszczalnością wody prostopadłą do płaszczyzny materiału, wyrażaną w litrach na metr kwadratowy na sekundę.

• Wytrzymałość na rozciąganie wzdłużne minimum 20 kN/m gwarantująca brak rozerwania pod naporem gruntu.
• Wskaźnik przepuszczalności wody $V_H50$ na poziomie co najmniej 100 litrów na metr kwadratowy w ciągu sekundy.
• Skuteczna wielkość porów $O_{90}$ w przedziale od 60 do 90 mikrometrów, zatrzymująca cząstki mułu.
• Odporność na gnicie, działanie kwasów organicznych oraz zasadowy odczyt pH typowy dla gruntów gliniastych.

Montaż geowłókniny wymaga zachowania odpowiednich zakładów na łączeniach, które nie mogą być mniejsze niż trzydzieści centymetrów. Luźno ułożony materiał szybko ulega przemieszczeniu podczas zasypywania wykopu kruszywem.

Z tego powodu zalecam mocowanie geowłókniny do ścian wykopu za pomocą specjalnych szpilek stalowych lub obciążanie jej warstwą żwiru.

Zagrożenia związane z niewłaściwym doborem materiałów filtracyjnych

Użycie geowłókniny o zbyt małych porach prowadzi do jej zablokowania przez związki żelaza i węglany obecne w wodzie gruntowej. Zjawisko to nazywamy kolmatacją biologiczną i chemiczną, która w krótkim czasie całkowicie odcina dopływ wody do drenażu.

Warto pamiętać, że geowłóknina igłowana mechanicznie sprawdza się znacznie lepiej niż materiały zgrzewane termicznie. Te drugie mają tendencję do szybkiego zatykania się na powierzchni.

Kolejnym błędem jest stosowanie geowłóknin ogrodowych o niskiej gramaturze, które rozpadają się w gruncie pod wpływem wilgoci już po trzech latach. Prawdziwa geowłóknina drogowa lub drenarska musi zachować swoje właściwości przez minimum pięćdziesiąt lat eksploatacji systemu.

Każda oszczędność na tym etapie generuje gigantyczne koszty naprawcze związane z rozkopywaniem zagospodarowanego ogrodu lub opaskowej wokół budynku.

Jaki piasek filtracyjny i kruszywo wybrać do zasypywania rur?

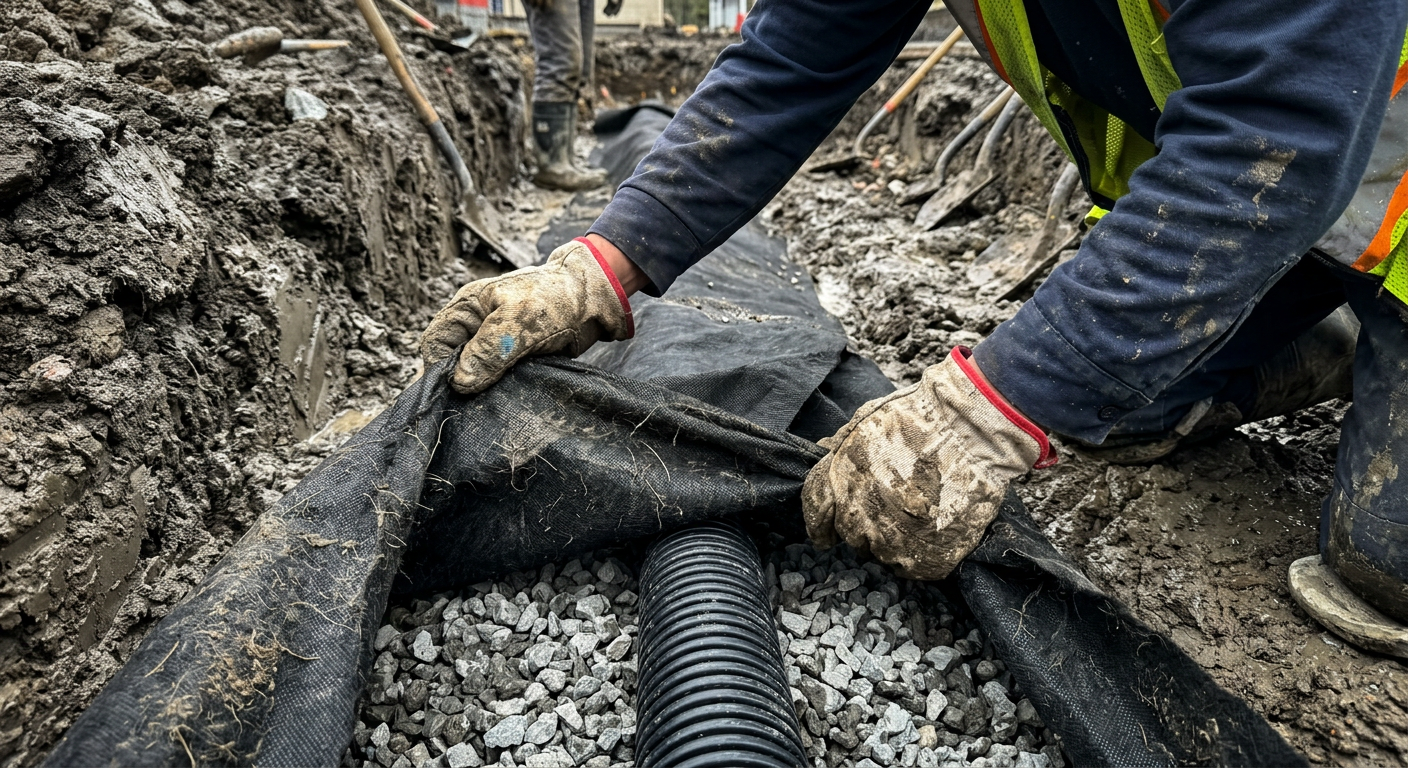

Pracownik budowlany precyzyjnie otacza geowłókniną warstwę drenarską ułożoną w gliniastym podłożu.

Piasek filtracyjny o frakcji od 0,5 mm do 2,0 mm, połączony z płukanym żwirem o uziarnieniu 8/16 mm, tworzy idealny układ filtracyjny w gruncie gliniastym. Stosowanie piasku drobnoziarnistego lub tzw.

Pospółki z dużą zawartością pyłów jest surowo zabronione.

Taki materiał w połączeniu z wodą tworzy plastyczną masę przypominającą cement, która natychmiast blokuje perforację rur. Piasek musi być płukany, wolny od części organicznych i domieszek ilastych.

Wokół samej rury drenarskiej usytuowanej w geowłókninie układam wyłącznie żwir płukany o frakcji 8/16 mm lub 16/32 mm na grubość minimum piętnastu centymetrów z każdej strony. Taka grubość warstwy zapewnia optymalny bufor wodny i zapobiega bezpośredniemu naciskowi gliny na rurę.

Dopiero na tę warstwę żwirową wysypuje się piasek filtracyjny, tworząc tzw. Filtr odwrócony.

Zasada działania filtra odwróconego w trudnych warunkach gruntowych

Filtr odwrócony polega na układaniu materiałów o coraz większej przepuszczalności w kierunku rury drenarskiej. Bezpośrednio z gruntem gliniastym styka się geowłóknina, za nią znajduje się warstwa piasku grubego, a najbliżej rury leży żwir.

Taka budowa uniemożliwia migrację drobnych cząstek gruntu w stronę drenu, jednocześnie pozwalając wodzie na swobodny przepływ grawitacyjny.

Wybór kruszywa o ostrych krawędziach, takiego jak tłuczeń granitowy, może uszkodzić plastikową rurę drenarską pod wpływem ciężaru ziemi. Zawsze wybieram kruszywa naturalne, obtoczone, które nie posiadają ostrych naroży mogących przeciąć ściankę PVC lub PP.

Dbałość o te detale techniczne decyduje o bezawaryjnej pracy systemu przez dziesięciolecia.

Jak prawidłowo przeprowadzić montaż drenażu w gruncie gliniastym krok po kroku?

Prawidłowy montaż drenażu w gruncie gliniastym wymaga wykonania wykopu o odpowiednim spadku, który nie powinien być mniejszy niż 0,5 procenta w kierunku odpływu. Każde odchylenie od tej normy powoduje powstawanie zastojów wodnych wewnątrz rury, co przyspiesza odkładanie się osadów mułowych.

Dno wykopu należy dokładnie wyrównać i zagęścić mechanicznie, aby uniknąć późniejszego osiadania całego układu drenarskiego.

Następnym krokiem jest wyłożenie wykopu geowłókniną z zachowaniem naddatków na swobodne przykrycie całego złoża od góry. Na tak przygotowane podłoże wsypuję pierwszą warstwę żwiru o grubości dziesięciu centymetrów.

Dopiero na tym stabilnym podłożu układam rurę drenarską owiniętą fabrycznie dodatkową warstwą filtrową z włókna kokosowego lub syntetycznego.

Zasypywanie wykopu i zagęszczanie warstwowe

Zasypywanie rur drenarskich musi odbywać się równomiernie z obu stron, aby nie doprowadzić do przesunięcia osi rury w wykopie. Stosuję wyłącznie zasypkę z żwiru i piasku filtracyjnego do wysokości trzydziestu centymetrów powyżej korony rury.

Dopiero po ułożeniu warstwy filtracyjnej zaginam boki geowłókniny, tworząc szczelny „cukierek” izolujący kruszywo od gruntu rodzimego.

Ostatnim etapem jest zasypanie wykopu rodzimą gliną, którą należy zagęścić warstwami, pamiętając o utworzeniu tzw. Krynoliny powierzchniowej.

Krynolina to nasyp uniemożliwiający wnikanie wody opadowej bezpośrednio nad rurociągiem w pierwszych miesiącach po wykonaniu prac.

Ziemia w wykopie musi osiąść naturalnie, dlatego nie zalecam wjeżdżania ciężkim sprzętem budowlanym w bezpośrednie sąsiedztwo ułożonego drenażu.

Podsumowanie

Skuteczny drenaż w gruncie gliniastym opiera się na żelaznych zasadach inżynieryjnych, które nie tolerują półśródków ani oszczędności materiałowych. Zastosowanie certyfikowanej geowłókniny o gramaturze minimum 300 g/m² oraz wyselekcjonowanego piasku filtracyjnego o uziarnieniu do 2,0 mm stanowi jedyną drogę do trwałego odwodnienia terenu.

Pamiętaj o ułożeniu filtra odwróconego, zachowaniu spadków oraz dokładnym odizolowaniu gliny od warstwy żwirowej. Ignorowanie tych parametrów prowadzi do szybkiego zamulenia rur i konieczności kosztownej wymiany całego systemu.
