# Badania laboratoryjne kruszyw budowlanych – wskaźnik piaskowy, krzywa uziarnienia i zanieczyszczenia organiczne
Najważniejsze wnioski
- Wskaźnik piaskowy określany symbolem SE oznacza czystość piasku oraz obecność szkodliwych pyłów ilastych w mieszance mineralnej.
- Przesiewanie laboratoryjne przez zestaw sit o wymiarach od 0,063 mm do 63 mm pozwala wyznaczyć dokładną krzywą uziarnienia kruszywa.
- Zawartość frakcji pyłowych powyżej dopuszczalnych norm obniża przyczepność zaczynu cementowego do ziaren kruszywa.
- Barwa cieczy w teście z wodorotlenkiem sodu informuje o obecności kwasów humusowych oraz substancji organicznych.
- Betony konstrukcyjne wymagają kruszyw o ściśle kontrolowanym module finesu oraz braku zanieczyszczeń biologicznych.
- Pomiary wilgotności i nasiąkliwości nadają realny kontekst techniczny do obliczania proporcji masowych składników mieszanki betonowej.
- Norma PN-EN 12620 wyznacza rygorystyczne wymagania dla kruszyw stosowanych w betonach towarowych na placach budowy w 2026 roku.
Jakie parametry definiują czystość piasku w badaniu wskaźnika piaskowego?
Wskaźnik piaskowy SE wyrażony w procentach określa stosunek objętości piasku do objętości piasku i zawartych w nim zawiesin ilastych. Wartość tego wskaźnika poniżej 75% dla piasku do betonu oznacza konieczność odrzucenia partii dostawy na plac budowy.
Pomiary laboratoryjne wykonuje się w specjalnym cylindrze miarowym za pomocą mechanicznego wytrząsarki.
Proces badawczy rozpoczyna się od zalania próbki roztworem roboczym zawierającym chlorek wapnia, glicerynę i formaldehyd. Następnie po dwudziestu minutach sedymentacji odczytuje się wysokość osadu pylastego oraz właściwego piasku.
Obecność zanieczyszczeń ilastych w postaci drobnych cząstek poniżej 0,063 mm drastycznie zwiększa zapotrzebowanie na wodę zarobową w mieszance betonowej.
Znaczenie frakcji pylastych dla wytrzymałości betonu
Cząstki pylaste otaczają ziarna kruszywa cienką, nieprzepuszczalną warstwą osłabiającą wiązanie hydrauliczne z cementem portlandzkim. Badania wytrzymałości na ściskanie po 28 dniach wykazują spadek odporności betonu o 18% przy przekroczeniu norm pyłów o zaledwie 1,5%.
Eliminacja tych zanieczyszczeń wymaga zastosowania procesów płukania w mokrych płuczkach spiralnych. Standardowa procedura kontrolna zakłada pobranie próbki o masie minimum 1 kilograma z każdej dostarczonej partii 500 ton.
Metodologia pomiaru osadu w cylindrze miarowym
Cylinder napełnia się roztworem flokulantowym do oznaczonego poziomu, a następnie wprowadza się do niego nasyconą wodą próbkę badanego kruszywa drogowego. Po energicznym wstrząśnięciu cylindrem przez trzydzieści sekund następuje faza powolnego opadania cząstek stałych.
Dokładny odczyt wysokości warstwy piasku oraz zawiesiny pozwala wyliczyć ostateczny wskaźnik SE z dokładnością do jednego procenta. Wynik ten decyduje o dopuszczeniu surowca do produkcji wysokowytrzymałych betonów architektonicznych.
Dlaczego krzywa uziarnienia decyduje o szczelności i urabialności mieszanki?
Krzywa uziarnienia to graficzne przedstawienie procentowego udziału poszczególnych frakcji ziarnowych w całkowitej masie próbki kruszywa. Prawidłowy rozkład cząstek musi mieścić się w wyznaczonych granicach określonych przez krzywą graniczną A i B dla danej kategorii betonu.
Zbyt duża ilość frakcji drobnych powoduje gwałtowny wzrost skurczu technologicznego stwardniałego elementu.
- Przesiewanie mechaniczne na kolumnie sit o kwadratowych oczkach od 0,063 mm do 63 mm.
- Ważenie poszczególnych frakcji na wadze laboratoryjnej z dokładnością do 0,1 grama.
- Wykreślenie procentowego przejścia masy przez kolejne sita w skali półlogarytmicznej.
- Weryfikacja ciągłości uziarnienia w celu uniknięcia luk w szkielecie mineralnym.
Zastosowanie kruszywa o nieciągłym uziarnieniu prowadzi do powstania pustek powietrznych wewnątrz struktury betonowej. Puste przestrzenie ułatwiają penetrację wody oraz agresywnych chemicznie jonów chlorkowych.
Optymalne upakowanie ziaren zmniejsza ilość potrzebnego spoiwa cementowego, co bezpośrednio ogranicza wydzielanie ciepła hydratacji w masywnych fundamentach. Inżynierowie budownictwa drogowego stale monitorują ten parametr przy produkcji mas bitumicznych oraz podbudów z kruszyw stabilizowanych mechanicznie.
Wpływ modułu finesu na urabialność betonu
Moduł finesu oblicza się jako sumę masowych udziałów procentowych zatrzymanych na zestawach sit, podzieloną przez sto. Wartości tego wskaźnika mieszczą się zazwyczaj w przedziale od 2,2 do 3,2 dla piasku budowlanego wysokiej jakości.
Wzrost modułu finesu oznacza dominację frakcji grubszych, co ułatwia zagęszczanie mieszanki betonowej przy wibroprasowaniu. Z kolei niski moduł finesu wskazuje na piasek drobnoziarnisty, wymagający większej ilości wody i cementu.
Rola krzywych granicznych w projektowaniu składu betonu
Krzywe graniczne wyznaczają strefę optymalną dla ziaren kruszywa drobnego i grubego w danej klasie ekspozycji środowiskowej. Wykres ten powstaje poprzez nałożenie wyników analizy sitowej na siatkę współrzędnych z naniesionymi krzywicami odniesienia.
Każde wykroczenie poza wyznaczone pole graniczące oznacza wadliwość mieszanki i grozi segregacją kruszywa podczas transportu betonowozem. Wykonawca ma obowiązek skorygować proporcje piasku i żwiru w najbliższej wytwórni mas betonowych.
Jak wykryć szkodliwe zanieczyszczenia organiczne w piasku?

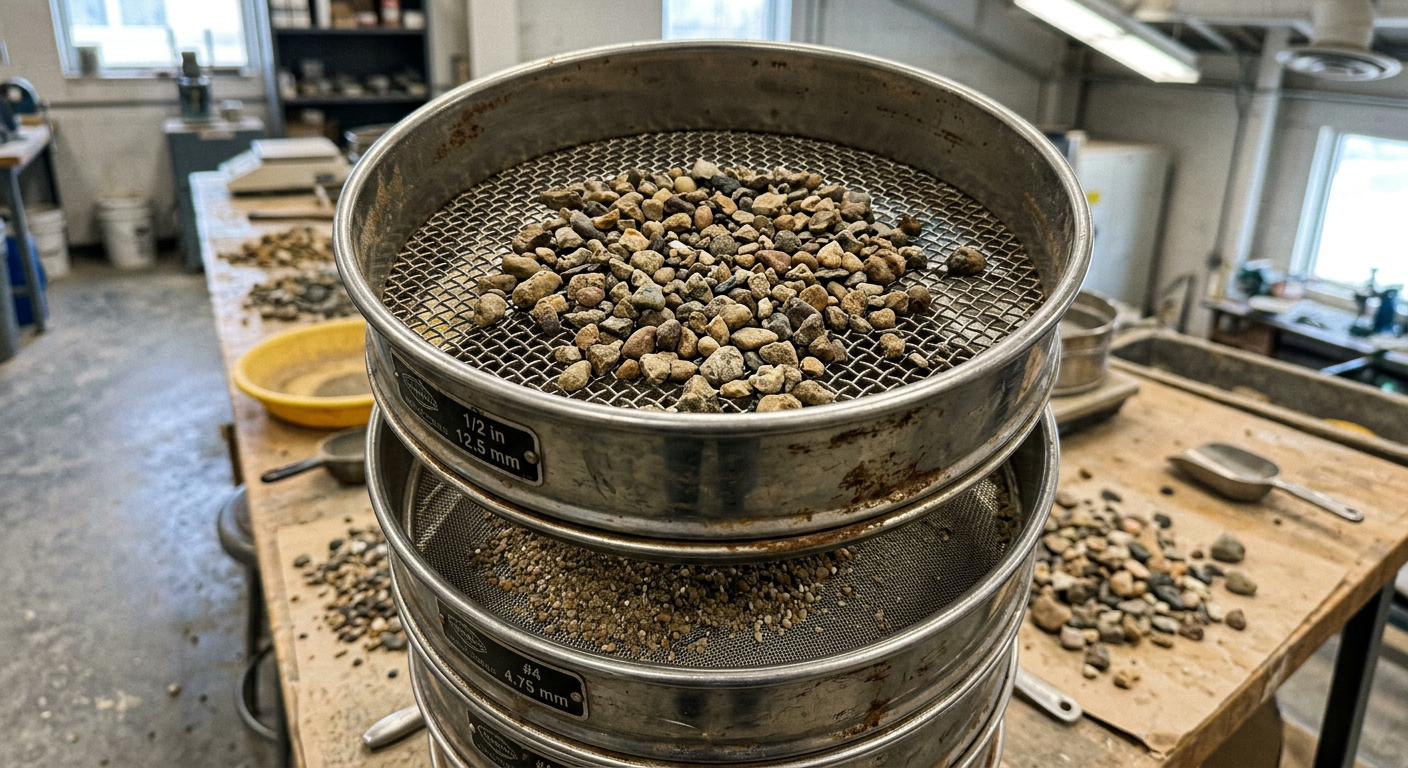

Zestaw metalowych sit laboratoryjnych zróżnicowanej gęstości wypełniony próbką kruszywa o różnej granulacji.
Zanieczyszczenia organiczne w kruszywie oznacza się za pomocą kolorymetrycznego testu z użyciem trzydziestoprocentowego roztworu wodorotlenku sodu. Powstanie ciemnobrunatnego zabarwienia cieczy nad badaną próbką piasku świadczy o obecności kwasów humusowych, które uniemożliwiają wiązanie cementu.
Normy techniczne dopuszczają jedynie barwę jasnosłomkową, jaśniejszą od wzorca referencyjnego.
Obecność resztek roślinnych, korzeni oraz gleby w żwirze drastycznie obniża parametry wytrzymałościowe betonu konstrukcyjnego. Związki organiczne wchodzą w reakcję z hydratyzującymi krzemianami wapnia, co całkowicie paraliżuje proces twardnienia zaczynu.
Badanie polega na wsypaniu piasku do butelki probierczej, zalaniu odczynnikiem chemicznym do określonej kreski i energicznym wymieszaniu zawartości. Po upływie dwudziestu czterech godzin ocenia się stopień przyciemnienia cieczy nad osadem mineralnym.
Normy referencyjne dla barwy roztworu wodorotlenku sodu
Wzorzec barwy przygotowuje się z roztworów dichromanu potasu i siarczanu kobaltu w stężeniach określonych w normie PN-EN 1744-1. Jeśli płyn testowy nad piaskiem jest ciemniejszy od wzorca, próbkę odrzuca się jako niezdatną do celów budowlanych.
Zastosowanie takiego piasku w elementach żelbetowych grozi korozją prętów zbrojeniowych oraz nagłym pękaniem konstrukcji. Laboratoria budowlane wykonują ten test obowiązkowo przy każdej nowej żwirowni lub piaskowni.
Skutki obecności humusu w elementach z betonu architektonicznego
Kwasy humusowe reagują z wodorotlenkiem wapnia w świeżej mieszance betonowej, tworząc rozpuszczalne sole organiczne. Sole te migrują ku powierzchni elementu podczas parowania wody, tworząc trudne do usunięcia wykwity.
Estetyka betonu architektonicznego zostaje bezpowrotnie zniszczona przez plamy i zacieki o brunatnym odcieniu. Ponadto struktura materiału staje się porowata i podatna na niszczące działanie cykli zamrażania i rozmrażania.
Kiedy nasiąkliwość i gęstość ziarnowa wpływają na trwałość konstrukcji?
Nasiąkliwość kruszywa gęstego nie powinna przekraczać wartości trzech procent masy całkowitej w stanie suchym. Przekroczenie tego limitu oznacza zbyt dużą porowatość otwartą ziaren, co ułatwia wnikanie wilgoci w głąb struktury mineralnej.
Badanie to wykonuje się poprzez nasycenie próbki wodą przez dwadzieścia cztery godziny i określenie przyrostu masy.
| Wskaźnik laboratoryjny | Norma referencyjna | Dopuszczalna wartość graniczna |
|---|---|---|
| Wskaźnik piaskowy (SE) | PN-EN 933-8 | Minimum 75% dla betonów klasycznych |
| Zawartość pyłów mineralnych | PN-EN 933-1 | Maksymalnie 3,0% dla kruszywa grubego |
| Nasiąkliwość kruszywa | PN-EN 1097-6 | Poniżej 3,0% masy całkowitej |
| Test organiczny NaOH | PN-EN 1744-1 | Barwa jaśniejsza od wzorca |
Gęstość szkieletowa kruszywa wpływa bezpośrednio na masę objętościową stwardniałego betonu oraz jego izolacyjność akustyczną. Parametr ten wyznacza się metodą pyknometryczną lub za pomocą wagi hydrostatycznej dla frakcji grubszych.
Inżynierowie projektujący konstrukcje w warunkach agresji mrozowej odrzucają kruszywa o zbyt niskiej gęstości pozornej. Stabilność mineralna surowca gwarantuje dziesięcioletnią bezawaryjną eksploatację obiektów inżynieryjnych.
Metoda pyknometryczna oznaczania gęstości ziaren
Pyknometr kalibruje się za pomocą wody destylowanej o kontrolowanej temperaturze dwudziestu stopni Celsjusza. Następnie wprowadza się odważoną próbkę zmielonego kruszywa, usuwając pęcherzyki powietrza za pomocą pompy próżniowej.
Obliczenia opierają się na prawie Archimedesa, uwzględniając masę wypartej cieczy oraz objętość naczynia pomiarowego. Dokładność tej metody wynosi do 0,01 grama na centymetr sześcienny.
Wpływ mrozoodporności kruszywa na żywotność nawierzchni drogowych
Badanie mrozoodporności polega na poddaniu kruszywa dwudziestu pięciu cyklom zamrażania w temperaturze minus osiemnastu stopni i rozmrażania w wodzie. Utrata masy próbki po tym teście nie może przekraczać pięciu procent dla warstw ścieralnych dróg szybkiego ruchu.
Kruszywa o niskiej odporności pękają pod wpływem lodu rozszerzającego się w mikroszczelinach. Zjawisko to prowadzi do szybkiego powstawania ubytków i wybojów w nawierzchniach asfaltowych i betonowych.
Podsumowanie
szczegółowa ocena jakości kruszyw budowlanych opiera się na twardych danych liczbowych z badań laboratoryjnych, takich jak wskaźnik piaskowy, krzywa uziarnienia oraz testy organiczne. Odrzucenie niespełniających norm partii surowca zapobiega kosztownym awariom konstrukcyjnym oraz gwarantuje wymaganą trwałość obiektów budowlanych.
Kontrola czystości mineralnej i parametrów fizycznych pozostaje fundamentem nowoczesnego i bezpiecznego budownictwa inżynieryjnego.
Najczęściej zadawane pytania (FAQ)
Czym dokładnie jest wskaźnik piaskowy i dlaczego jest tak ważny w badaniach kruszyw budowlanych?
Wskaźnik piaskowy (SE) to parametr określający zawartość pyłów i zanieczyszczeń ilastych w drobnych kruszywach, najczęściej w piasku do betonu lub zapraw. Badanie to polega na przemyciu próbki roztworem chemicznym i zmierzeniu objętości osadu po określonym czasie sedymentacji.
Zbyt niska wartość wskaźnika piaskowego drastycznie obniża przyczepność zaprawy i pogarsza wytrzymałość końcową betonu.
Jakie są minimalne wymagania dla wskaźnika piaskowego w piasku przeznaczonym do betonu konstrukcyjnego?
Dla większości betonów konstrukcyjnych minimalna wartość wskaźnika piaskowego powinna wynosić co najmniej 75%, choć dla bardziej wymagających konstrukcji norma może wymagać wyższych wartości. Piasek o wskaźniku poniżej 60% jest zazwyczaj odrzucany lub wymaga kosztownego płukania.
Niestosowanie się do tych norm prowadzi do mikropęknięć i osłabienia struktury budowlanej.
W jaki sposób wykonuje się krzywą uziarnienia kruszywa i co ona przedstawia?
Krzywą uziarnienia sporządza się na podstawie analizy sitowej, czyli przesiewania wysuszonej próbki kruszywa przez zestaw sit o malejących oczkach. Wyniki nanoszone są na wykres półlogarytmiczny, gdzie oś pionowa to procent przechodzący, a pozioma to wymiary oczek sit.
Krzywa ta pokazuje rozkład frakcyjny i pozwala ocenić, czy kruszywo spełnia wymagania ciągłości uziarnienia dla danej mieszanki betonowej.
Dlaczego ciągłość krzywej uziarnienia jest kluczowa dla uzyskania trwałego betonu?
Ciągłość krzywej uziarnienia gwarantuje, że mniejsze ziarna kruszywa optymalnie wypełniają wolne przestrzenie między ziarnami większymi. Taka struktura minimalizuje porowatość materiału, co bezpośrednio przekłada się na wyższą wytrzymałość na ściskanie oraz mniejszą nasiąkliwość.
Pusta przestrzeń w uziarnieniu wymagałaby większej ilości cementu i wody, co osłabia beton i zwiększa jego skurcz.
Jakie zanieczyszczenia organiczne najczęściej występują w naturalnych kruszywach i jak wpływają na beton?
W naturalnych kruszywach najczęściej spotyka się humus, szczątki roślinne, korzenie oraz cząstki próchnicze naniesione przez wody gruntowe. Zanieczyszczenia te wchodzą w reakcję z cementem podczas procesu wiązania, skutecznie opóźniając lub całkowicie uniemożliwiając jego hydratację.
W efekcie beton nie osiąga projektowanej wytrzymałości i może ulec całkowitemu zniszczeniu.
Na czym polega kolorymetryczne badanie zawartości zanieczyszczeń organicznych w piasku?
Badanie kolorymetryczne polega na zalaniu próbki piasku roztworem wodorotlenku sodu i odczekaniu 24 godzin w celu oceny zmiany zabarwienia cieczy. Jeśli roztwór nad osadem zmieni kolor na ciemnożółty, brązowy lub brunatny, oznacza to obecność szkodliwych substancji organicznych.
Czysta, bezbarwna lub jasnosłomkowa ciecz wskazuje na brak zanieczyszczeń organicznych.
Co należy zrobić, gdy badanie kolorymetryczne piasku da wynik pozytywny, wskazujący na humus?
Pozytywny wynik badania kolorymetrycznego oznacza, że piasek nie nadaje się bezpośrednio do użycia w konstrukcjach żelbetowych lub betonowych. Konieczne jest przeprowadzenie dodatkowego badania kontrolnego na zaprawie cementowej lub poddanie kruszywa procesowi intensywnego płukania.
W wielu przypadkach najbardziej opłacalna jest zmiana dostawcy i pozyskanie czystego surowca.
Jakie normy regulują procedury badań laboratoryjnych kruszyw budowlanych w Polsce i Unii Europejskiej?
Badania laboratoryjne kruszyw są ściśle uregulowane przez zharmonizowane normy europejskie z grupy EN 13383, EN 12620 oraz polskie normy PN-EN. Określają one zarówno metody pobierania próbek, jak i dokładne procedury przeprowadzania poszczególnych oznaczeń fizycznych i chemicznych.
Stosowanie tych norm jest obowiązkowe dla producentów kruszyw posiadających oznakowanie CE.
Jak często należy przeprowadzać badania wstępne typu (ITT) dla kruszyw stosowanych w drogownictwie?
Badania wstępne typu (ITT) muszą być przeprowadzane przed wprowadzeniem nowego kruszywa na rynek lub przy każdej istotnej zmianie złoża i technologii produkcji. Mają one na celu udowodnienie, że kruszywo spełnia wszystkie wymagania określone w specyfikacjach technicznych.
Są fundamentem do wydania Deklaracji Właściwości Użytkowych.
Co oznacza pojęcie "nadziarno" i "podziarno" w analizie granulometrycznej kruszywa?
Nadziarno to frakcja kruszywa o wymiarach większych niż górny wymiar sita bazowego dla danej frakcji, natomiast podziarno to cząstki mniejsze niż dolne sito. Obecność tych frakcji w nadmiernych ilościach świadczy o wadliwej klasyfikacji w żwirowni.
Przekroczenie dopuszczalnych norm nadziarna lub podziarna negatywnie wpływa na urabialność mieszanki.
Jak wilgotność kruszywa wpływa na dokładność laboratoryjnych badań uziarnienia?
Wilgotność kruszywa powoduje sklejanie się drobnych cząstek pyłowych, co fałszuje wyniki analizy sitowej, dając zaniżony odsetek najdrobniejszych frakcji. Dlatego próbki przed badaniem krzywej uziarnienia muszą zostać bezwzględnie wysuszone w suszarce laboratoryjnej do stałej masy.
Pozwala to na dokładne rozdzielenie poszczególnych ziaren na sicie.
Jakie znaczenie ma kształt ziaren kruszywa i czy bada się go w ramach podstawowych testów?
Kształt ziaren, określany m.in. wskaźnikiem płaskości, wpływa na tarcie wewnętrzne mieszanki oraz zapotrzebowanie na wodę i zaczyn cementowy. Ziarna o kształcie iglastym lub płaskim pogarszają urabialność betonu i obniżają jego parametry wytrzymałościowe.
Test ten jest standardowo wykonywany dla kruszyw grubych wykorzystywanych do nawierzchni drogowych.
Dlaczego prawidłowe pobranie próbki laboratoryjnej kruszywa jest tak istotne dla wiarygodności wyników?
Pobranie reprezentatywnej próbki to kluczowy etap badań, ponieważ nawet najdokładniej wykonana analiza nie pomoże, jeśli dostarczona próbka nie odzwierciedla faktycznego stanu całej partii materiału. Próbki należy pobierać zgodnie z normą PN-EN 932-1, dzieląc je metodą kwartowania lub za pomocą rozdzielaczy próbek.
Błędy na tym etapie skutkują fałszywymi wnioskami o jakości surowca.
Jakie konsekwencje niesie za sobą użycie kruszywa o niewłaściwej mrozoodporności w budownictwie?
Kruszywo o niskiej mrozoodporności zawiera mikropapory, w których gromadzi się woda, zamarzająca i rozszerzająca się w niskich temperaturach. Prowadzi to do wewnętrznych naprężeń, spękań oraz rozwarstwienia struktury betonu już po kilku cyklach zamrażania i rozmrażania.
Badanie mrozoodporności jest obowiązkowe dla kruszyw stosowanych na zewnątrz budynków i w drogownictwie.
Czy zanieczyszczenia gliniaste w postaci grudek można łatwo usunąć z kruszywa przed jego użyciem?
Grudki gliniaste są trudne do usunięcia za pomocą zwykłego przesiewania, ponieważ pod wpływem tarcia mogą rozpadać się na szkodliwe pyły. Do ich eliminacji stosuje się zaawansowane procesy płukania wodą w pralkach do kruszywa lub za pomocą separatorów hydraulicznych.
Obecność grudek gliny w betonie powoduje powstawanie tzw. gniazd słabości i spadek trwałości elementu.
