# Jak obliczyć kubaturę i nośność złoża piasku przed zakupem działki pod kopalnię kruszywa?
Ziemia kryje pod swoją powierzchnią zasoby, które decydują o powodzeniu wielomilionowych inwestycji budowlanych. Kiedy na moim biurku ląduje kolejna propozycja zakupu dziesięciohektarowej działki na Mazowszu czy Dolnym Śląsku, zapominam o malowniczym krajobrazie i patrzę wyłącznie na liczby.
Widzę tam nie łąkę, ale miliony ton materiału, które za kilka lat mogą zasypać autostrady albo stać się źródłem potężnych długów. Przez lata pracy przy projektowaniu kopalń odkrywkowych widziałem inwestorów, którzy kupowali ziemię w ciemno, ufając zapewnieniom sprzedającego i intuicji.
Zazwyczaj kończyło się to bolesnym zderzeniem z rzeczywistością geologiczną.
Najważniejsze wnioski i perspektywa inwestora
- Dokładne określenie kubatury złoża wymaga wykonania serii odwiertów rdzeniowych w siatce nie rzadszej niż 50 na 50 metrów.
- Współczynnik spulchnienia piasku po wydobyciu wynosi zazwyczaj od 1,15 do 1,25, co radykalnie zmienia kalkulację przestrzeni magazynowej.
- Badania laboratoryjne próbek muszą wykazać zawartość ziaren poniżej 0,125 mm na poziomie poniżej 5 procent, aby surowiec nadawał się do produkcji wysokiej jakości betonów.
- Analiza nośności gruntu rodzimego pozwala ocenić koszty przygotowania dróg technologicznych dla ciężkiego sprzętu o masie przekraczającej 40 ton.
- Wypompowywanie wód gruntowych potrafi pochłonąć do 30 procent budżetu operacyjnego nowej kopalni kruszywa naturalnego.
- Wycena ryzyka geologicznego musi uwzględniać przerosty gliny i iłu, które potrafią unieruchomić linię przesiewającą w kilka godzin.
- Podpisanie aktu notarialnego bez zatwierdzonej dokumentacji geologicznej kategorii C to błąd, który kosztuje setki tysięcy złotych utraconych zaliczek.
Jakie parametry geologiczne decydują o faktycznej objętości złoża piasku?
Wstępna ocena objętości kopalnej wymaga precyzyjnego odrzucenia warstwy ziemi urodzajnej, która w oficjalnej nomenklaturze geologicznej nosi nazwę naddatku lub nadkładu. Z doświadczenia wiem, że właściciele działek często mylą całkowitą wysokość pagórka z miąższością samego piasku kwarcowego.
Kiedy wykonuję odwierty badawcze na nowym terenie, każdy metr bieżący odwiertu trafia do szczegółowego profilu litologicznego. Muszę wiedzieć, gdzie kończy się przydatny kruszec, a zaczyna nieprzepuszczalna glina zwałowa lub zwietrzelina skalna.
Dlaczego siatka odwiertów badawczych przesądza o finansowym sukcesie projektu
Odwierty wykonane w odstępach co 100 metrów dają jedynie ogólne pojęcie o terenie, dlatego standardem branżowym jest zagęszczalność punktów pomiarowych do 50 metrów. Wiercenia te realizuje się przy użyciu wiertnic ślimakowych, które pozwalają na pobranie nienaruszonych próbek gruntu do analizy laboratoryjnej.
Z każdego metra odwiertu wydobywa się urobek, który natychmiast trafia do szczelnych pojemników w celu oznaczenia wilgotności naturalnej. Zaniedbanie tego etapu prowadzi do błędów szacunkowych sięgających nawet 40 procent w ostatecznym bilansie zasobów geologicznych.
```
| Parametr geologiczny | Wartość minimalna | Wartość maksymalna | Wpływ na wycenę |
|---|---|---|---|
| Miąższość nadkładu | 0,5 m | 4,2 m | Wysoki |
| Wilgotność naturalna | 4% | 18% | Średni |
| Zawartość frakcji pylastych | 1,2% | 8,5% | Krytyczny |
| Spulchnienie złoża | 1,12 | 1,28 | Niski |
```
W jaki sposób obliczyć kubaturę metodą przekrojów poprzecznych
Obliczenie faktycznej kubatury polega na pomnożeniu powierzchni wyznaczonej przez izolinie miąższości złoża przez średnią wysokość warstwy produktywnej. Wykorzystuję do tego zaawansowane oprogramowanie klasy CAD, które na podstawie współrzędnych GPS z odwiertów generuje trójwymiarowy model terenu.
Model ten pozwala natychmiast odciąć warstwę nadkładu oraz ewentualne przerosty o niskich parametrach technicznych. Każdy tysiąc metrów sześciennych błędu w obliczeniach komputera to strata kilkunastu tysięcy złotych na etapie usuwania zbędnej masy ziemnej.
Praca z modelem numerycznym wymaga ciągłej weryfikacji w terenie, ponieważ geologia rzadko bywa jednorodna na całej powierzchni działki. Widziałem przypadki, gdzie piękne na mapie złoże okazało się w rzeczywistości klinowatą soczewką piasku przykrytą grubą czapą zawodnionego piaskowca.
Taka anomalia całkowicie zmienia ekonomikę wydobycia, ponieważ koszty usunięcia skały płonnej przewyższają wartość rynkową pozyskanego kruszywa.
Co decyduje o nośności gruntu i parametrach geotechnicznych działki?

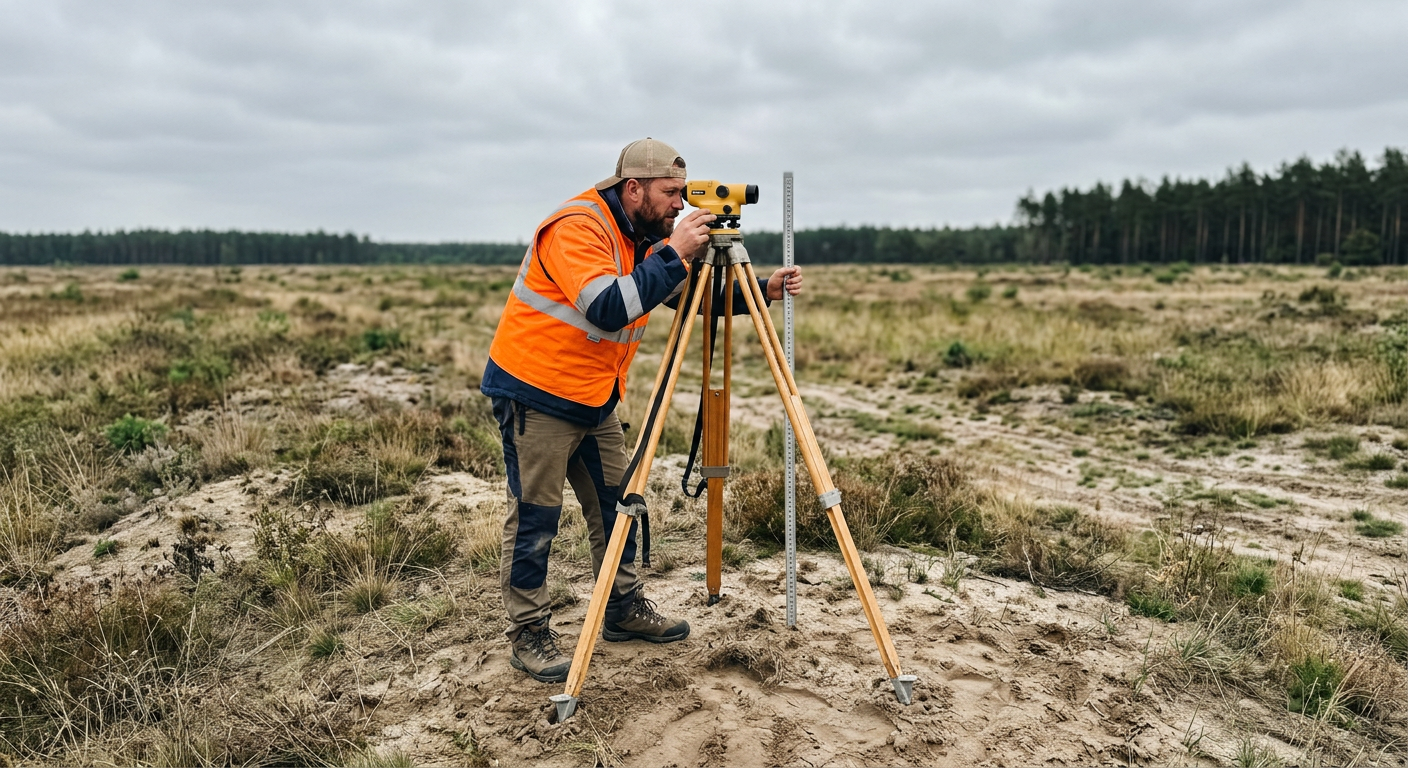

Geodeta wykonuje pomiary niwelacyjne terenu przyszłej kopalni kruszywa za pomocą profesjonalnego sprzętu optycznego.
Działka pod przyszłą kopalnię musi wytrzymać codzienny ruch setek ciężarówek o masie całkowitej przekraczającej 40 ton każda. Kiedy wjeżdżam na teren nowej inwestycji, w pierwszej kolejności oceniam stan dróg dojazdowych oraz podatność gruntu na odkształcenia plastyczne pod obciążeniem dynamicznym. Słaba nośność podłoża w strefie załadunku oznacza konieczność utwardzenia placu manewrowego za pomocą stabilizacji cementem lub tysięcy ton kruszywa łamanego.
- Analiza nośności CBR musi być wykonana metodą Proctora dla określenia optymalnej wilgotności zagęszczania gruntu pod drogi technologiczne.
- Poziom wód gruntowych mierzony w piezometrach obserwacyjnych decyduje o możliwości prowadzenia wydobycia mokrego za pomocą pogłębiarek ssących.
- Spójność gruntu i kąt tarcia wewnętrznego określają stateczność skarp wyrobiska, co bezpośrednio wpływa na bezpieczeństwo pracy operatorów koparek.
- Nośność statyczna podłoża pod przyszłą węzłową bazę magazynową musi wynosić minimum 0,25 MPa przy badaniu płytą VSS.
Jakie badania laboratoryjne piasku potwierdzą jego wartość handlową
Ziarnistość kruszywa decyduje o tym, czy dany piasek znajdzie odbiorcę w branży betoniarskiej, czy zostanie sprzedany jako tani zasyp pod fundamenty. Próbki pobrane z odwiertów trafiają do przesiewania mechanicznego przez zestaw sit o oczkach od 0,063 mm do 4 mm.
Wynikiem tego badania jest krzywa uwziarnienia, która musi mieścić się w ściśle określonych granicach normy budowlanej PN-EN 12620. Obecność ziaren słabych i gliniastych dyskwalifikuje złoże w oczach dużych wytwórni betonu towarowego.
Badania laboratoryjne obejmują również oznaczenie wskaźnika piaskowego, który wskazuje na czystość kruszywa z domieszek ilastych. Wartość tego wskaźnika poniżej 75 procent oznacza, że surowiec będzie wymagał kosztownego płukania w instalacji przeróbczej.
Koszt zużycia wody oraz budowy osadników technologicznych potrafi zniszczyć rentowność mniejszych przedsięwzięć wydobywczych w regionach o ograniczonym dostępie do sieci wodociągowej.
W jaki sposób oszacować koszty odwodnienia i eksploatacji mokrej
Woda gruntowa to największy wróg tradycyjnych koparek jednonaczyniowych, ale jednocześnie naturalne środowisko pracy dla refulerów i żwirosłupów. Przed zakupem działki wykonuję analizę wahań zwierciadła wód podziemnych na podstawie historycznych danych z lokalnego Instytutu Meteorologii i Gospodarki Wodnej.
Jeśli poziom wód znajduje się zaledwie metr pod powierzchnią gruntu, całą inwestycję trzeba przeprojektować na wydobycie podwodne. Każda godzina pracy pompy odwadniającej o wydajności 500 metrów sześciennych na godzinę generuje wymierne koszty energii elektrycznej, które obniżają marżę handlową.
Prawo wodne w Polsce nakłada na właściciela kopalni rygorystyczne obowiązki w zakresie odprowadzania wód kopalnianych do najbliższego odbiornika. Uzyskanie pozwolenia wodnoprawnego wymaga wykazania, że wypompowywana woda nie wpłynie negatywnie na stosunki wodne w sąsiednich gospodarstwach rolniczych.
Z tego powodu na etapie przedzakupowym zawsze zlecam niezależny operat wodnoprawny, który weryfikuje chłonność okolicznych rowów melioracyjnych.
Jakie ukryte pułapki prawne i środowiskowe czekają na nabywcę ziemi?
Status planistyczny działki to pierwsza rzecz, którą weryfikuję w urzędzie gminy, zanim jeszcze zapłacę za jakiekolwiek odwierty geologiczne. Brak aktualnego Miejscowego Planu Zagospodarowania Przestrzennego z zapisem o eksploatacji kopalin to sygnał ostrzegawczy oznaczający lata walki urzędowej.
Zmiana studium uwarunkowań i kierunków zagospodarowania przestrzennego trwa w Polsce średnio od dwóch do nawet pięciu lat. W tym czasie kapitał zamrożony w zakupie gruntu nie przynosi żadnego zysku, a koszty podatku od nieruchomości regularnie uszczuplają budżet inwestora.
Ustawa o ochronie gruntów rolnych i leśnych stawia barierę nie do przebycia w przypadku gleb wysokich klas od pierwszego do trzeciego. Wyłączenie takich gruntów z produkcji rolniczej wymaga uzyskania zgody Ministra Rolnictwa, co graniczy z cudem w przypadku złóż o standardowych parametrach piasku budowlanego.
Dlatego na celownik biorę wyłącznie gleby klas najniższych, od piątej w dół, oraz nieużytki poprzemysłowe.
W jaki sposób zaplanować rekultywację terenu przed podpisaniem umowy
Każda kopalnia kruszywa naturalnego ma prawny obowiązek przywrócenia terenu do stanu użyteczności po zakończeniu eksploatacji złoża. Plan rekultywacji musi zostać zatwierdzony przez starostę powiatowego jeszcze przed wydaniem koncesji na wydobycie kopalin ze złoża.
Najtańszą i najbardziej opłacalną formą jest rekultywacja w kierunku wodnym, czyli pozostawienie poeksploatacyjnego wyrobiska jako zbiornika rekreacyjnego lub retencyjnego. Koszt wywiezienia nadmiaru ziemi i ukształtowania bezpiecznych skarp 1:2 lub 1:3 potrafi pochłonąć znaczną część zysków z handlu piaskiem.
Kiedy planuję rekultywację, zawsze uwzględniam możliwość jednoczesnego zwożenia czystej ziemi z innych dużych inwestycji budowlanych w regionie. Taki zabieg pozwala nie tylko zamknąć wyrobisko zgodnie z wymogami Wojewódzkiego Inspektoratu Ochrony Środowiska, ale często generuje dodatkowy przychód z opłat za przyjęcie urobku.
Warunkiem koniecznym jest jednak posiadanie odpowiednich decyzji środowiskowych na gospodarowanie odpadami o kodzie 17 05 04.
Podsumowanie
Precyzyjne wyliczenie kubatury i nośności złoża piasku przed zakupem działki to fundament, bez którego cała inwestycja staje się grą w ruletkę. Oparcie decyzji na gęstej siatce odwiertów geologicznych, rzetelnych badaniach laboratoryjnych krzywej uwziarnienia oraz dogłębnej analizie przepisów planistycznych chroni kapitał przed bezpowrotną stratą.
Sukces na rynku kruszyw naturalnych należy do tych inwestorów, którzy traktują geologię jako naukę ścisłą, a nie pole do domysłow. Każda tonę piasku w złożu da się przeliczyć na konkretne pieniądze pod warunkiem, że parametry te zostaną zweryfikowane przed podpisaniem aktu notarialnego.
Najczęściej zadawane pytania (FAQ)
Jak dokładnie obliczyć kubaturę złoża piasku na działce przed jej zakupem?
Aby obliczyć kubaturę, należy pomnożyć powierzchnię występowania złoża przez jego średnią miąższość (grubość), ustaloną na podstawie odwiertów geologicznych. Najlepiej posłużyć się specjalistycznym oprogramowaniem GIS lub CAD, które na podstawie danych z pomiarów interpoluje dokładną objętość kruszywa.
Warto pamiętać o odliczeniu warstwy ziemi urodzajnej (humusu), która zalega nad złożem.
Czym różni się kubatura geologiczna od kubatury handlowej (przemysłowej) piasku?
Kubatura geologiczna to całkowita objętość piasku w stanie naturalnym w złożu, uwzględniająca całą masę skalną. Kubatura handlowa natomiast uwzględnia współczynnik spulchnienia oraz straty technologiczne podczas wydobycia i przeróbki, przez co jest realną ilością materiału możliwą do sprzedaży.
Różnica ta może wynosić nawet kilkanaście procent na niekorzyść inwestora.
Jak obliczyć nośność i masę złoża piasku na podstawie jego objętości?
Masę złoża oblicza się, mnożąc wyznaczoną kubaturę piasku przez jego gęstość objętościową w stanie naturalnym (zazwyczaj dla wilgotnego piasku przyjmuje się około 1,6 - 1,8 t/m³). Wynik ten daje nam orientacyjną wagę surowca w tonach, co jest kluczowe przy szacowaniu kosztów transportu i składowania.
Dokładną gęstość ustala się jednak na podstawie badań laboratoryjnych próbek pobranych z odwiertów.
Jakie dokumenty geologiczne są niezbędne do weryfikacji ilości i jakości piasku na działce?
Podstawowym dokumentem jest projekt robót geologicznych oraz sporządzona po ich wykonaniu dokumentacja geologiczna złoża kruszywa naturalnego, zatwierdzona przez odpowiedni organ administracji środowiskowej. Warto również przeanalizować opinie geologów i wyniki badań laboratoryjnych określających uziarnienie oraz czystość piasku.
Dokumenty te pozwalają bezbłędnie ocenić opłacalność inwestycji.
Jak współczynnik spulchnienia piasku wpływa na planowanie transportu i hałdowania?
Współczynnik spulchnienia określa, o ile zwiększa się objętość piasku po jego wydobyciu ze złoża w stosunku do stanu pierwotnego (zazwyczaj wynosi on od 1,1 do 1,3). Oznacza to, że 100 m³ piasku w nienaruszonym złożu po wykopaniu zajmie około 110-130 m³ przestrzeni na placu składowym lub na naczepie ciężarówki.
Ignorowanie tego parametru prowadzi do błędów logistycznych przy planowaniu floty transportowej.
Jakie znaczenie ma wilgotność piasku przy obliczaniu jego masy i nośności?
Wilgotność drastycznie wpływa na masę piasku, ponieważ woda wypełnia pory między ziarnami, zwiększając ciężar właściwy materiału nawet o 20-30%. Piasek mokry wydobywany poniżej zwierciadła wód gruntowych jest znacznie cięższy niż piasek suchy zalegający na powierzchni.
Dlatego przy przeliczaniu objętości na tony zawsze należy uwzględnić aktualny stan uwilgotnienia kruszywa.
Jakie metody badawcze stosuje się do wyznaczenia miąższości złoża piasku?
Najpopularniejszą i najbardziej miarodajną metodą są wiercenia badawcze (rdzeniowe lub ślimakowe) połączone z sondowaniem dynamicznym lub statycznym. Pozwalają one precyzyjnie określić głębokość zalegania spodu złoża oraz zmienność litologiczną gruntu w różnych punktach działki.
Na tej podstawie tworzy się mapy izohips spodu złoża niezbędne do obliczeń kubaturowych.
Czy każdy piasek na działce nadaje się do celów budowlanych i drogowych?
Nie, przydatność piasku zależy od jego uziarnienia (składu granulometrycznego), zawartości frakcji pylastych oraz zanieczyszczeń organicznych. Piasek o niewłaściwym module ziarnistości może nie spełniać norm budowlanych, co uniemożliwi jego legalną sprzedaż na potrzeby betonarni czy inwestycji drogowych.
Przed zakupem działki konieczne jest wykonanie pełnych badań laboratoryjnych próbek z odwiertów.
Jak obliczyć tzw. nadkład i dlaczego jest on krytyczny dla opłacalności kopalni?
Nadkład to warstwa gruntu bezużytecznego (humus, glina, piaski słabej jakości), którą trzeba zdjąć, aby dobrać się do właściwego złoża piasku. Oblicza się jego kubaturę analogicznie do złoża, mnożąc powierzchnię przez średnią grubość warstwy nadkładu.
Duża ilość nadkładu generuje ogromne koszty początkowe związane z jego usunięciem i zagospodarowaniem, co może zaważyć na rentowności biznesu.
Jakie przepisy prawne regulują kwestię własności złóż piasku w Polsce?
Zgodnie z polskim Prawem geologicznym i górniczym, kopaliny pospolite (w tym piasek) występujące w granicach nieruchomości gruntowej co do zasady stanowią własność właściciela gruntu. Jednak samo wydobycie na skalę przemysłową wymaga uzyskania koncesji na wydobywanie kopalin ze złoża oraz zatwierdzenia dokumentacji geologicznej.
Bez tych decyzji administracyjnych eksploatacja jest nielegalna i zagrożona wysokimi karami finansowymi.
Jakie koszty ukryte mogą wpłynąć na ostateczną opłacalność wydobycia obliczonego złoża?
Oprócz samej ceny zakupu działki i kosztów wierceń, inwestor musi uwzględnić wydatki na uzyskanie koncesji, opłaty eksploatacyjne, budowę dróg dojazdowych oraz rekultywację terenu po zakończeniu wydobycia. Niezwykle kosztowne może okazać się także odrolnienie gruntów rolnych lub leśnych pod planowaną kopalnię.
Dokładny audyt kosztów stałych pozwala uniknąć finansowej klapy po uruchomieniu zakładu.
Jak sprawdzić poziom wód gruntowych i jego wpływ na wydobycie piasku?
Poziom wód gruntowych ustala się na podstawie otworów hydrogeologicznych oraz pomiarów prowadzonych podczas prac geologicznych na działce. Wydobycie piasku "mokrega" (spod lustra wody) wymaga zupełnie innego parku maszynowego, np. refulerów lub koparek podwodnych, niż eksploatacja "sucha".
Wysoki poziom wód może również generować konieczność uzyskania kosztownych pozwoleń wodnoprawnych na odwadnianie wyrobiska.
W jaki sposób ukształtowanie terenu (topografia) wpływa na błędy w obliczeniach kubatury?
Nieregularna rzeźba terenu, skarpy, doliny czy nasypy mogą znacząco zafałszować wyniki obliczeń kubatury, jeśli zostaną oparte na zbyt rzadkiej siatce pomiarowej. Aby zminimalizować błędy, współcześni inwestorzy korzystają z dronów wyposażonych w kamery fotogrametryczne do tworzenia niezwykle dokładnych modeli terenu 3D (NMT).
Model ten łączy się z danymi z odwiertów geologicznych, uzyskując precyzyjny bilans masy ziemnej.
Jakie są minimalne parametry złoża, aby inwestycja w kopalnię piasku była opłacalna?
Opłacalność zależy głównie od zapotrzebowania lokalnego rynku, grubości złoża, stosunku nadkładu do kruszywa oraz odległości od głównych węzłów drogowych i odbiorców. Przyjmuje się, że złoże powinno zawierać co najmniej kilkaset tysięcy metrów sześciennych dobrej jakości piasku, aby koszty uruchomienia kopalni i uzyskania koncesji się zwróciły.
Każdy projekt wymaga jednak indywidualnego biznesplanu i szczegółowej analizy wykonalności.
Czy przed zakupem działki można legalnie wejść na teren i wykonać odwierty badawcze?
Wejście na cudzą działkę i wykonanie odwiertów wymaga bezwzględnie zgody właściciela nieruchomości, najlepiej sformalizowanej w umowie przedwstępnej zakupu lub w odrębnej umowie cywilnoprawnej o udostępnienie terenu do badań. Prace geologiczne o charakterze inwazyjnym (np. wiercenia mechaniczne) bez zgody właściciela mogą zostać uznane za naruszenie posiadania lub zniszczenie mienia.
Warto więc zabezpieczyć te kwestie prawnie jeszcze przed podpisaniem aktu notarialnego.
