Jak sprawdzić stopień zagęszczenia piasku zasypowego w wykopie?

Zasypywanie wykopu to nie tylko wrzucenie urobku z powrotem do dziury w ziemi. Gdy widzę, jak ekipy budowlane beztrosko wrzucają piasek i wyrównują go łopatą, wiem, że za pół roku w tym miejscu pojawi się poważne osiadanie gruntu, które zniszczy kostkę brukową albo fundament ogrodzenia.

Stopień zagęszczenia to parametr, który decyduje o tym, czy grunt przeniesie obciążenia konstrukcyjne, czy zacznie „płynąć” przy pierwszym większym deszczu.

Najważniejsze wnioski

• Wskaźnik zagęszczenia Is określa relację między stanem faktycznym gruntu a jego maksymalną gęstością objętościową uzyskiwaną w badaniu laboratoryjnym.
• Minimalny wymagany wskaźnik zagęszczenia dla większości prac ziemnych pod fundamenty wynosi zazwyczaj 0,95 do 0,98.
• Metoda sondy dynamicznej to najszybszy sposób na weryfikację jakości zagęszczenia w warunkach polowych w czasie rzeczywistym.
• Zbyt wysokie zawilgocenie piasku uniemożliwia osiągnięcie założonego wskaźnika, co prowadzi do drastycznego spadku nośności.
• Badanie metodą VSS pozwala precyzyjnie określić moduł odkształcenia pierwotnego i wtórnego, co jest niezbędne przy projektach drogowych.
• Warstwy zasypowe nie powinny przekraczać 20–30 cm grubości przed rozpoczęciem ubijania, aby zagęszczenie było równomierne na całej głębokości.
• Brak kontroli zagęszczenia prowadzi do awarii konstrukcyjnych, których koszt naprawy jest wielokrotnie wyższy niż wykonanie rzetelnego badania gruntu.

Dlaczego kontrola zagęszczenia decyduje o trwałości budowli?

Wskaźnik zagęszczenia Is to podstawowa miara, która mówi nam, jak bardzo udało się wyeliminować puste przestrzenie między ziarnami piasku. Jeśli w zasypce pozostaje powietrze, grunt jest niestabilny i pod wpływem ciężaru lub drgań zacznie się osiadać.

Z mojego doświadczenia wynika, że większość usterek konstrukcji zewnętrznych wynika z zaniedbań na poziomie warstw podbudowy. Kiedy piasek jest źle zagęszczony, traci swoją zdolność do przenoszenia nacisków, co w skrajnych przypadkach prowadzi do powstawania „lejów” w gruncie.

Parametr Is obliczamy jako stosunek gęstości objętościowej szkieletu gruntowego uzyskanego w wykopie do maksymalnej gęstości uzyskanej w teście Proctora w laboratorium. W praktyce inżynierskiej przyjmuje się, że dla piasków średnioziarnistych wskaźnik na poziomie 0,95 jest wartością graniczną, poniżej której nie należy kłaść fundamentów czy ciągów komunikacyjnych.

Każde obniżenie tego wskaźnika o 0,02 jednostki powoduje wykładniczy wzrost osiadania pod obciążeniem statycznym.

W projektach, które nadzoruję, zawsze wymagam wykonania testów kontrolnych bezpośrednio po przejściu zagęszczarki. Stosowanie ciężkiego sprzętu wibracyjnego o wadze przekraczającej 150 kg jest niezbędne przy zasypkach o grubości warstw wynoszącej 30 cm.

Jeśli widzisz, że operator maszyny „przelatuje” przez wykop tylko raz, możesz być niemal pewny, że grunt nie osiągnął wymaganego stopnia zagęszczenia, a za kilka miesięcy zobaczysz efekty w postaci pęknięć na elewacji lub zapadnięć w nawierzchni.

Jakie metody pomiarowe sprawdzają się w praktyce polowej?

Wybór metody pomiarowej zależy od specyfiki gruntu oraz wymogów technicznych zawartych w dokumentacji projektowej danego obiektu. Najczęściej stosuję dwie techniki, które pozwalają na szybkie uzyskanie wyników bez konieczności czekania na analizy laboratoryjne, co jest zbawienne dla tempa prac budowlanych.

Oto lista najpopularniejszych metod weryfikacji zagęszczenia:

• Metoda sondy dynamicznej (DPL lub DPM): polega na wbijaniu końcówki sondy w grunt i liczeniu liczby uderzeń potrzebnych na zagłębienie o 10 cm.
• Metoda płyty VSS: statyczne obciążenie płyty o średnicy 300 mm, które sprawdza moduł odkształcenia wtórnego (E2) oraz pierwotnego (E1).
• Metoda objętościowa z piaskiem wzorcowym: wykopanie małego dołka, zważenie wydobytego gruntu i wypełnienie go piaskiem o znanej gęstości, co pozwala wyliczyć objętość otworu.
• Metoda sondy dynamicznej lekkiej (L軽): idealna do płytkich warstw zasypowych, pozwala na szybką ocenę wskaźnika Is w czasie krótszym niż 15 minut.

Sonda dynamiczna to absolutne minimum, które każdy wykonawca powinien mieć na budowie, aby na bieżąco sprawdzać efekty pracy. Kiedy uderzam w grunt, każda seria uderzeń mówi mi, jak zachowuje się piasek na głębokości 20, 40 czy 60 cm.

Jest to metoda bardzo skuteczna w wykrywaniu tak zwanych „miękkich punktów”, czyli miejsc, gdzie zagęszczarka nie dotarła lub gdzie piasek jest zbyt wilgotny, aby ulec zbiciu.

Płyta VSS, czyli Völlständig Statische Setzungsmessung, to już wyższa szkoła jazdy, stosowana najczęściej przy podbudowach pod drogi, parkingi i ciężkie maszyny. Urządzenie to generuje nacisk za pomocą siłownika hydraulicznego, a czujniki zegarowe mierzą osiadanie płyty pod wpływem coraz większej siły.

Wynik w postaci modułu odkształcenia mówi nam nie tylko o tym, czy grunt jest zwarty, ale również o jego sztywności, co jest fundamentem dla trwałości późniejszej nawierzchni.

Jak wilgotność piasku wpływa na proces zagęszczania?

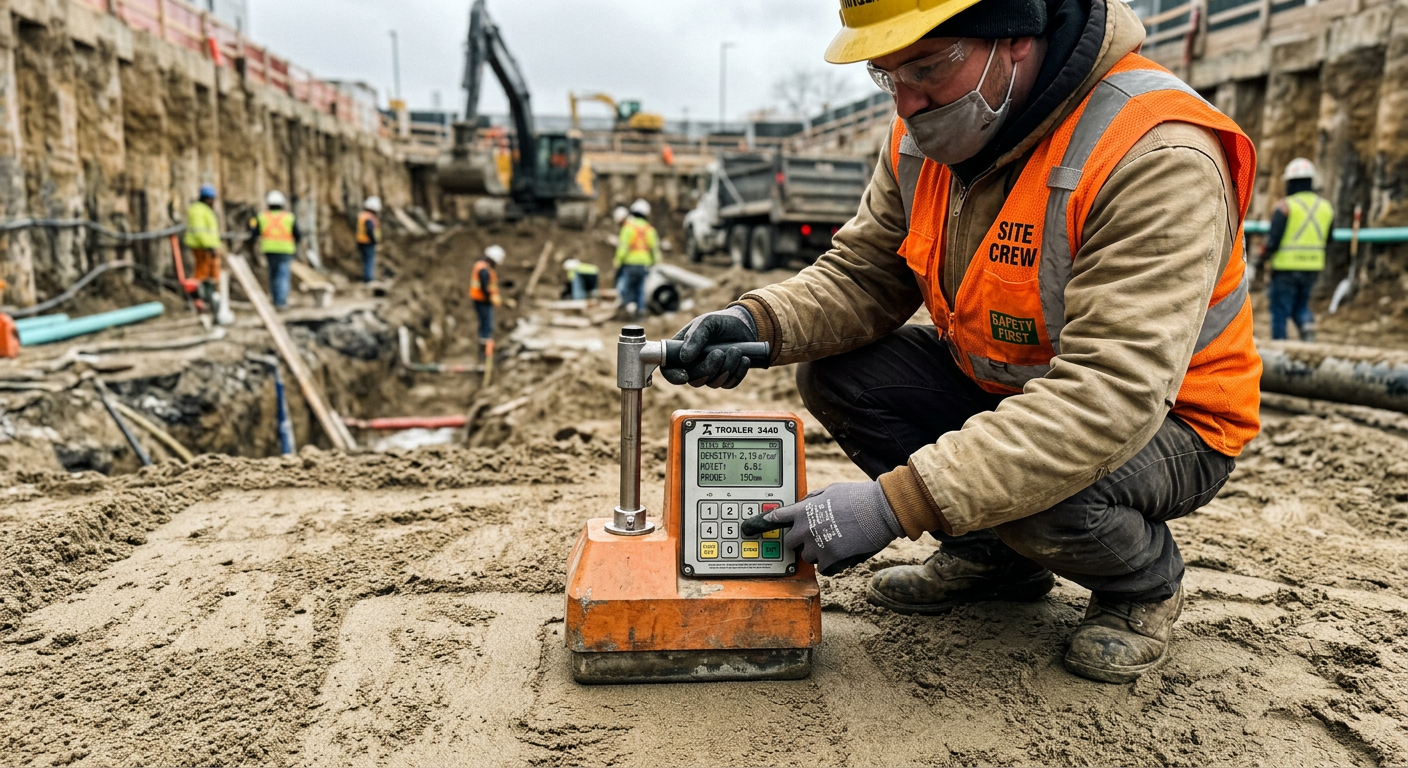

Pracownik budowlany obsługuje miernik zagęszczenia gruntu, aby zweryfikować nośność podłoża piaskowego przed wylaniem chudego betonu.

Wilgotność optymalna to parametr, przy którym piasek osiąga najwyższą gęstość przy danym nakładzie energii mechanicznej. Jeśli piasek jest całkowicie suchy, ziarna stawiają zbyt duży opór wewnętrzny i nie chcą się przesuwać względem siebie, co blokuje proces ubijania.

Z kolei piasek zbyt mokry zachowuje się jak ciecz, ponieważ woda wypiera powietrze i tworzy pory ciśnieniowe, które nie pozwalają na zbliżenie się ziaren kruszywa do siebie.

Dla większości piasków budowlanych wilgotność optymalna oscyluje w granicach 8–12%. Jeśli badanie wskaże, że piasek w wykopie ma wilgotność rzędu 20%, żadna wibracja go nie zagęści – w takiej sytuacji jedynym rozwiązaniem jest czekanie na odparowanie wody lub wymiana urobku na bardziej suchy.

W moich projektach często widzę, że po intensywnych opadach deszczu firmy starają się „przebić” mokry piasek ciężką zagęszczarką, co tylko pogarsza sprawę, ponieważ maszyna zaczyna się topić, a grunt staje się jeszcze bardziej luźny w głębszych partiach.

Pamiętaj o prostej zasadzie: piasek w wykopie powinien mieć konsystencję „wilgotnej ziemi z doniczki”. Gdy ściśniesz go w dłoni, powinien utworzyć zbitą kulkę, która jednak przy lekkim dotknięciu palcem rozpada się na kawałki.

Jeśli tworzy się błoto – jest za mokro; jeśli piasek przesypuje się przez palce – jest zbyt suchy. Zrozumienie tej zależności oszczędzi ci wielu problemów z nierównymi fundamentami.

Kiedy należy przeprowadzić badania kontrolne zagęszczenia?

Badania należy wykonywać na każdej warstwie zasypowej po zakończeniu jej ubijania, ale przed przystąpieniem do kładzenia kolejnej warstwy. W praktyce najczęstszym błędem jest zasypanie całego wykopu, a następnie próba sprawdzenia zagęszczenia tylko na samym wierzchu.

Taka procedura nie ma żadnej wartości technicznej, ponieważ to, co dzieje się na głębokości 50 cm, jest zupełnie nieznane, a to właśnie tam najczęściej dochodzi do największych osiadań.

Jeśli planujesz budowę domu, fundamenty ogrodzenia lub utwardzony podjazd, musisz wymagać od wykonawcy protokołów z badań. W Polsce obowiązują normy techniczne, które precyzyjnie określają częstotliwość badań – zazwyczaj jest to minimum jedno badanie na każde 100 metrów kwadratowych powierzchni każdej zagęszczanej warstwy.

Jeśli budowa jest prowadzona na gruncie trudnym, na przykład na glinie lub torfie, liczba punktów kontrolnych musi być zdecydowanie wyższa.

Zalecam również, aby badania przeprowadzała zewnętrzna, niezależna firma laboratoryjna, a nie sam wykonawca robót ziemnych. Pozwala to wyeliminować konflikt interesów i daje pewność, że dane nie zostały „podciągnięte” pod wymogi projektu.

Dokumentacja z badań powinna zawierać datę, miejsce pobrania próby, metodę pomiarową, uzyskaną wartość Is oraz nazwisko osoby uprawnionej, która podpisała się pod wynikiem.

Jak interpretować wyniki badań i co robić w przypadku awarii?

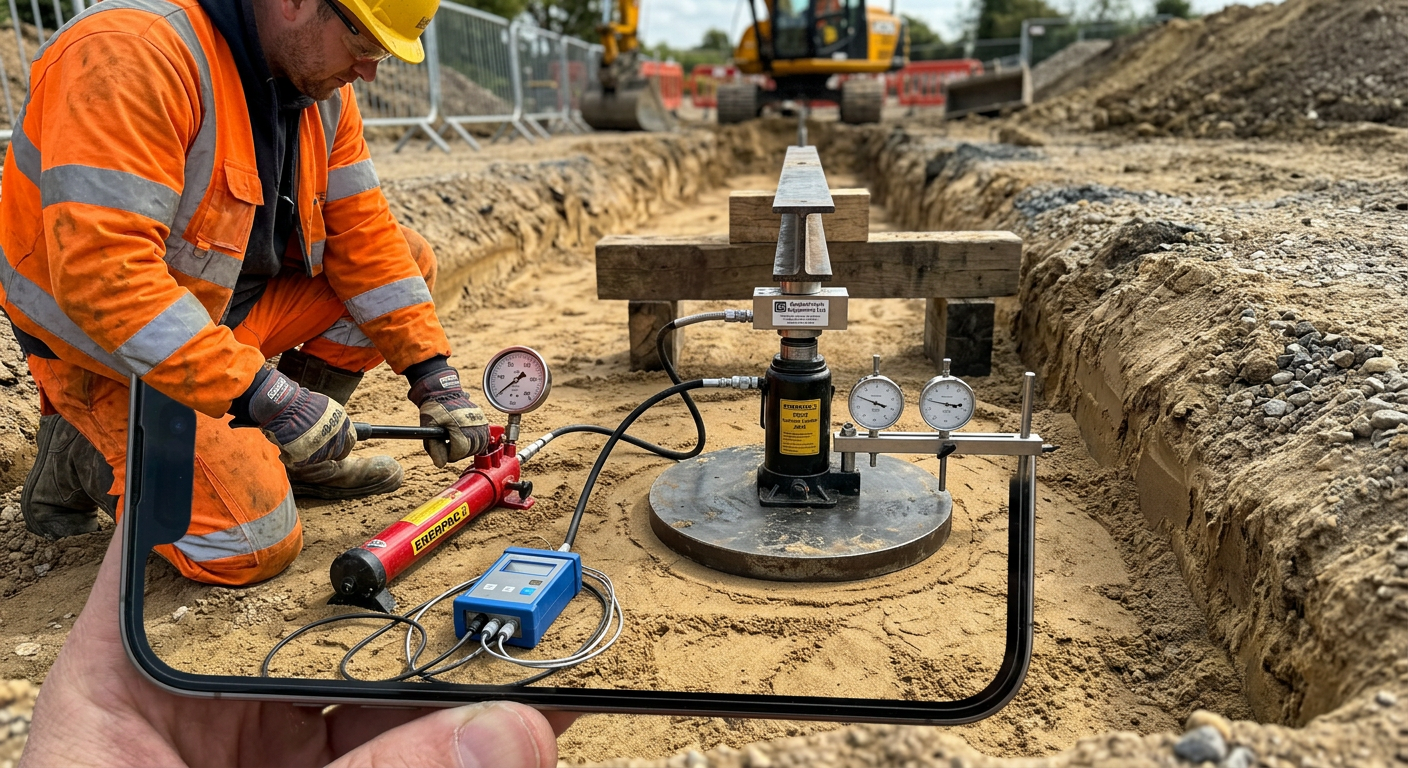

Specjalista przeprowadza badanie płytą statyczną wewnątrz wykopu, aby potwierdzić prawidłowe zagęszczenie piasku zasypowego.

Interpretacja wyników badań jest prosta: wynik powyżej 0,95 oznacza sukces, natomiast wynik poniżej 0,92 to sygnał do natychmiastowej interwencji. Jeśli w wykopie uzyskasz wskaźnik na poziomie 0,88, masz w tym miejscu grunt o niskiej nośności, który w procesie eksploatacji obiektu będzie ulegał dalszej konsolidacji.

Taki stan rzeczy jest niedopuszczalny w przypadku zasypek pod budynki mieszkalne czy konstrukcje nośne, ponieważ każda nowa warstwa konstrukcyjna dociśnie to luźne podłoże, powodując niekontrolowane ruchy gruntu.

W przypadku uzyskania niezadowalających wyników, wykonawca musi usunąć wierzchnią warstwę, doprowadzić piasek do odpowiedniej wilgotności i ponownie przeprowadzić proces zagęszczania. Nie ma sensu „dosypywać” piasku na wierzch, bo to tylko zwiększa ciężar, który jeszcze bardziej wgniata luźne podłoże w dół.

W sytuacjach ekstremalnych, gdy piasek jest trwale zanieczyszczony humusem lub gruzem budowlanym, jedynym słusznym rozwiązaniem jest całkowita wymiana materiału na piasek płukany o frakcji 0–2 mm, który jest znacznie łatwiejszy do zagęszczenia.

Często spotykam się z argumentem, że „piasek sam się zagęści z czasem pod własnym ciężarem”. To jeden z najgroźniejszych mitów budowlanych.

Naturalne osiadanie piasku może trwać latami, a w tym czasie każda infrastruktura postawiona na tak przygotowanym podłożu będzie degradować. Wymuszona kompaktacja za pomocą energii mechanicznej to jedyny sposób na uzyskanie trwałego i stabilnego gruntu, który wytrzyma dziesięciolecia bez konieczności kosztownych remontów.

Podsumowanie

Sprawdzanie stopnia zagęszczenia piasku zasypowego jest procesem, którego nie można pomijać, jeśli celem jest uniknięcie kosztownych problemów z osiadaniem gruntu. Wykorzystanie odpowiednich narzędzi, takich jak sonda dynamiczna czy płyta VSS, pozwala na precyzyjną ocenę jakości prac ziemnych i wyeliminowanie błędów już w trakcie budowy.

Kluczowe parametry, takie jak wilgotność optymalna oraz właściwa grubość zagęszczanych warstw, determinują ostateczną nośność podłoża.

Wskaźnik zagęszczenia utrzymujący się na poziomie minimum 0,95 to wyznacznik rzetelnie wykonanej pracy, która stanowi fundament trwałości każdej konstrukcji. Ignorowanie tych norm prowadzi do nieodwracalnych uszkodzeń, których naprawa często przewyższa koszty wzniesienia samej budowli.

Zawsze stawiaj na niezależne testy laboratoryjne i wymagaj dokumentacji od wykonawcy, ponieważ tylko twarde dane liczbowe dają pewność, że pod twoimi stopami znajduje się stabilny i bezpieczny grunt. Wybierając wykonawcę, upewnij się, że posiada on odpowiedni sprzęt wibracyjny oraz wiedzę techniczną na temat badania zagęszczenia, co odróżnia profesjonalistów od amatorów stwarzających zagrożenie dla integralności twojego obiektu. Pamiętaj, że w budownictwie to, co niewidoczne pod ziemią, ma decydujący wpływ na to, co widzisz na powierzchni.
