Jakie kruszywo pod płytę fundamentową zapewnia najlepszą nośność?

Wybór materiału na podbudowę płyty fundamentowej decyduje o stabilności całego budynku na dekady. Z mojego doświadczenia na placach budowy wynika, że najczęstszym błędem jest stosowanie niesprawdzonego urobku z wykopu zamiast przygotowanego kruszywa o odpowiedniej frakcji i właściwościach zagęszczania. Odpowiednia nośność podłoża zależy bezpośrednio od frakcji kamienia oraz współczynnika zagęszczenia, który dla budownictwa mieszkaniowego powinien wynosić minimum 0,98 w skali Proctora.

Jeśli pominiesz ten etap, ryzykujesz osiadanie fundamentów, co prowadzi do pęknięć ścian konstrukcyjnych.

Najważniejsze wnioski

• Stabilność fundamentu zależy od zastosowania mieszanki kruszyw o ciągłym uziarnieniu, najczęściej 0-31,5 mm lub 0-63 mm.
• Wartość wskaźnika zagęszczenia gruntu musi osiągnąć minimum 0,98 według metody Proctora, aby zapewnić bezpieczną nośność.
• Zastosowanie geowłókniny o gramaturze co najmniej 200 g/m² pod warstwą kruszywa zapobiega mieszaniu się frakcji z gruntem rodzimym.
• Kruszywa łamane, takie jak tłuczeń granitowy lub bazaltowy, wykazują znacznie lepsze parametry klinowania się niż otoczaki.
• Kontrola jakości podbudowy powinna być przeprowadzona przy użyciu płyty VSS, mierzącej odkształcenie podłoża pod obciążeniem.
• Wykonanie drenażu wokół płyty fundamentowej jest niezbędne dla zachowania parametrów nośnych kruszywa w środowisku wilgotnym.

Dlaczego kruszywo łamane przewyższa naturalne otoczaki w nośności?

Kruszywa łamane, charakteryzujące się ostrymi krawędziami, tworzą w strukturze podbudowy system wzajemnego klinowania się ziaren. W przeciwieństwie do otoczaków, które pod wpływem dużych obciążeń mogą przemieszczać się względem siebie, tłuczeń tworzy zwartą, zablokowaną matrycę.

W praktyce inżynierskiej oznacza to, że przyłożone obciążenie z płyty betonowej rozkłada się na większą powierzchnię, minimalizując punktowe naprężenia w gruncie.

Przy wyborze materiału kieruj się przede wszystkim frakcją i pochodzeniem. Najlepszą nośność uzyskasz, stosując mieszanki kruszyw o uziarnieniu 0-31,5 mm lub 0-63 mm, które są certyfikowane do celów konstrukcyjnych.

Materiał ten musi być wolny od zanieczyszczeń organicznych, czyli gliny czy humusu, które w kontakcie z wodą pęcznieją i tracą swoje właściwości nośne. Pamiętaj, że nawet najlepsze kruszywo nie spełni swojej roli, jeśli zostanie niewłaściwie zagęszczone warstwami nieprzekraczającymi 20-25 cm.

Jakie parametry techniczne kruszywa decydują o trwałości fundamentu?

Wybór kruszywa opiera się na analizie trzech głównych parametrów: składu ziarnowego, odporności na miażdżenie oraz nasiąkliwości. Najbardziej wydajne rozwiązania wykorzystują tłuczeń bazaltowy lub granitowy, ponieważ wykazują one wysoką mrozoodporność i odporność na ścieranie.

W projektach, które nadzorowałem, stosowanie materiału o współczynniku Los Angeles poniżej 25% gwarantowało brak degradacji kruszywa podczas intensywnego zagęszczania ciężkim sprzętem wibracyjnym.

• Frakcja 0-31,5 mm: uniwersalna dla budownictwa jednorodzinnego, pozwala na uzyskanie doskonałego klinowania.
• Frakcja 0-63 mm: przeznaczona dla obiektów o większym ciężarze własnym, wymagających grubszej warstwy podbudowy.
• Czystość materiału: zawartość części drobnych poniżej 5% jest wymagana dla zachowania stabilności w warunkach wilgotnych.
• Współczynnik zagęszczenia (Is): docelowa wartość 0,98 - 1,00 dla każdej warstwy podbudowy.

Warto zauważyć, że struktura zamkniętokomórkowa kruszyw magmowych jest znacznie lepsza niż w przypadku kruszyw osadowych. Wapień, choć tańszy, wykazuje większą tendencję do rozpuszczania się w kwaśnym środowisku gruntowym, co w perspektywie 50 lat może negatywnie wpłynąć na nośność podbudowy. Wybieraj zawsze kamień o wysokiej twardości, który nie traci objętości pod wpływem cykli zamarzania i rozmarzania wody w gruncie.

Jak poprawnie przygotować podłoże przed wysypaniem kruszywa?

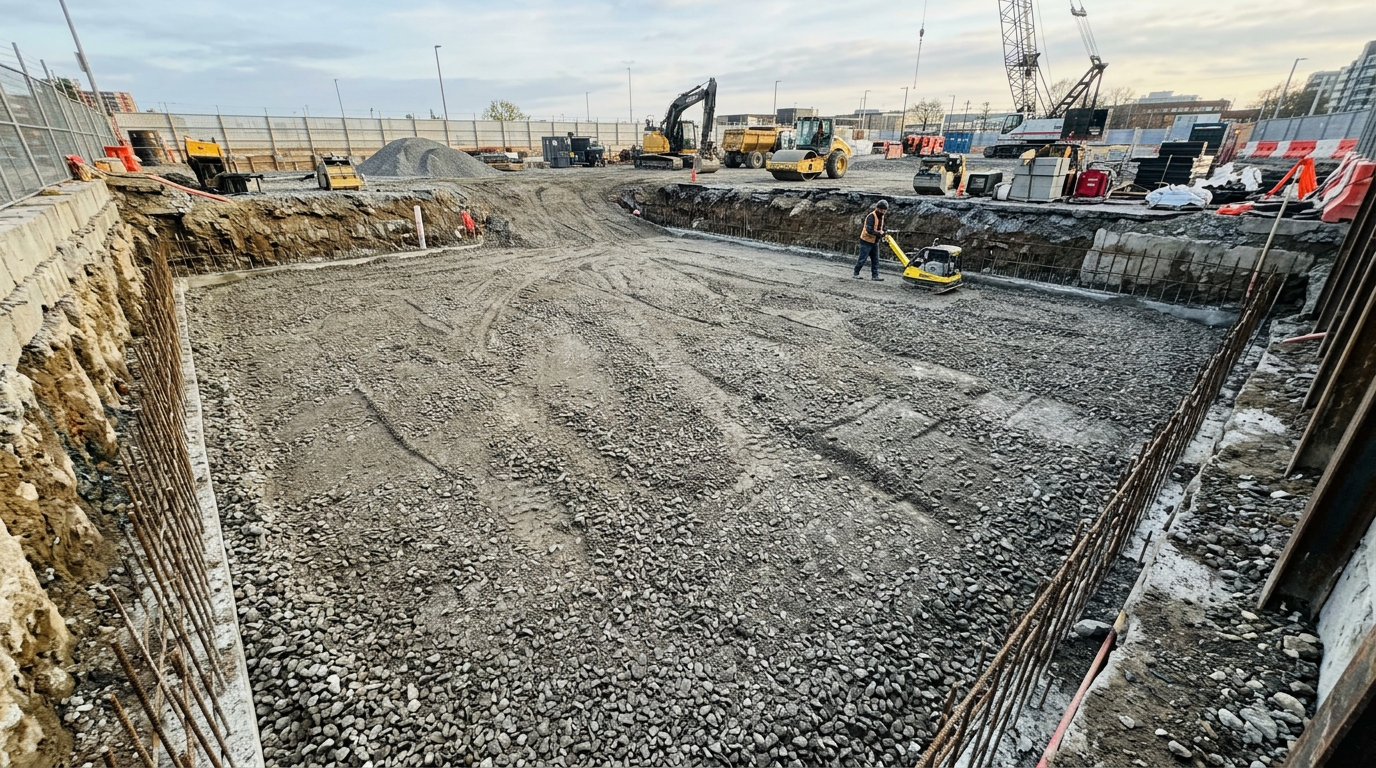

Wyrównana warstwa zagęszczonego kruszywa tworzy stabilną podbudowę w wykopie przygotowanym pod wylanie płyty fundamentowej.

Skuteczna podbudowa zaczyna się od zabezpieczenia styku między gruntem rodzimym a warstwą kruszywa, co osiągasz poprzez zastosowanie geowłókniny. Bez tego elementu, frakcje drobne kruszywa będą z czasem migrować w głąb miękkiego podłoża, prowadząc do osiadania całej konstrukcji.

Z mojego doświadczenia wynika, że geowłóknina o gramaturze minimum 200 g/m² jest barierą, która pozwala utrzymać integralność warstwy nośnej przez cały okres użytkowania budynku.

Po rozłożeniu geowłókniny, kolejnym krokiem jest wykonanie stabilizacji dna wykopu, czyli tak zwanego „chudziaka” lub warstwy odcinającej z piasku. Piasek o frakcji 0-2 mm, zagęszczony do odpowiedniego poziomu, tworzy wyrównaną powierzchnię, na której kruszywo łamane może być optymalnie rozmieszczone.

Pamiętaj, aby każdą warstwę kruszywa poddawać testom zagęszczenia przy pomocy płyty wibracyjnej o odpowiedniej masie, co najmniej 400-500 kg, aby energia drgań przeniknęła przez całą grubość warstwy.

Dlaczego kontrola zagęszczenia za pomocą płyty VSS jest niezbędna?

Płyta VSS to jedyna wiarygodna metoda pomiaru odkształcenia podłoża, która realnie pokazuje, czy Twoja podbudowa wytrzyma ciężar budynku. Urządzenie to symuluje obciążenie statyczne, mierząc osiadanie gruntu pod wpływem siły nacisku w dwóch cyklach obciążenia.

Wynik badania, określany jako moduł odkształcenia E2, powinien w przypadku budownictwa jednorodzinnego wynosić minimum 80-100 MPa, aby wyeliminować ryzyko pękania płyty fundamentowej.

W praktyce spotykam sytuacje, gdzie pozornie twardy grunt pod płytą wykazuje moduł E2 na poziomie 40 MPa, co kwalifikuje go jako podłoże o niskiej nośności. Taki stan rzeczy wymusza albo poprawienie zagęszczenia, albo dozbrojenie płyty betonowej, co znacząco podnosi koszty inwestycji. Test płyty VSS kosztuje ułamek ceny naprawy fundamentów, dlatego traktuję go jako absolutnie niezbędny element odbioru prac ziemnych przed wylaniem betonu na płytę.

Rola drenażu w utrzymaniu nośności

Woda jest największym wrogiem nośności podbudowy, dlatego skuteczny system drenażu musi zostać zainstalowany przed zakończeniem prac nad podłożem z kruszywa. Nawet najlepiej zagęszczone kruszywo, w sytuacji gdy zostanie całkowicie nasycone wodą, drastycznie traci swoje parametry nośne.

Zastosowanie rur drenarskich o średnicy 100 mm w obsypce filtracyjnej, umieszczonych wzdłuż zewnętrznych krawędzi płyty, pozwala na szybkie odprowadzenie wód opadowych i gruntowych poza obszar oddziaływania fundamentu.

Właściwy spadek systemu drenarskiego, wynoszący co najmniej 0,5% w kierunku studni chłonnej lub kanalizacji deszczowej, zapewnia ciągłą suchość podbudowy. W moich projektach obserwuję, że utrzymanie niskiego poziomu wód gruntowych pozwala na zachowanie modułu E2 przez cały okres eksploatacji budynku.

Pamiętaj, że brak drenażu przy gruntach spoistych prowadzi do tzw. zjawiska wysadzin mrozowych, które podnoszą płytę fundamentową zimą, powodując mikropęknięcia w całym budynku.

Zadbaj również o odpowiednie wyprofilowanie dna wykopu przed wysypaniem kruszywa, tworząc delikatne spadki w stronę drenażu. Woda nie powinna mieć możliwości gromadzenia się pod płytą, gdyż nawet chwilowe nasiąknięcie kruszywa z wysoką zawartością frakcji drobnych prowadzi do utraty tarcia między ziarnami. Odwodnienie liniowe i drenaż to polisa ubezpieczeniowa dla trwałości nośnej konstrukcji Twojego domu.

Jak uniknąć pomyłek przy wyborze frakcji i dostawcy?

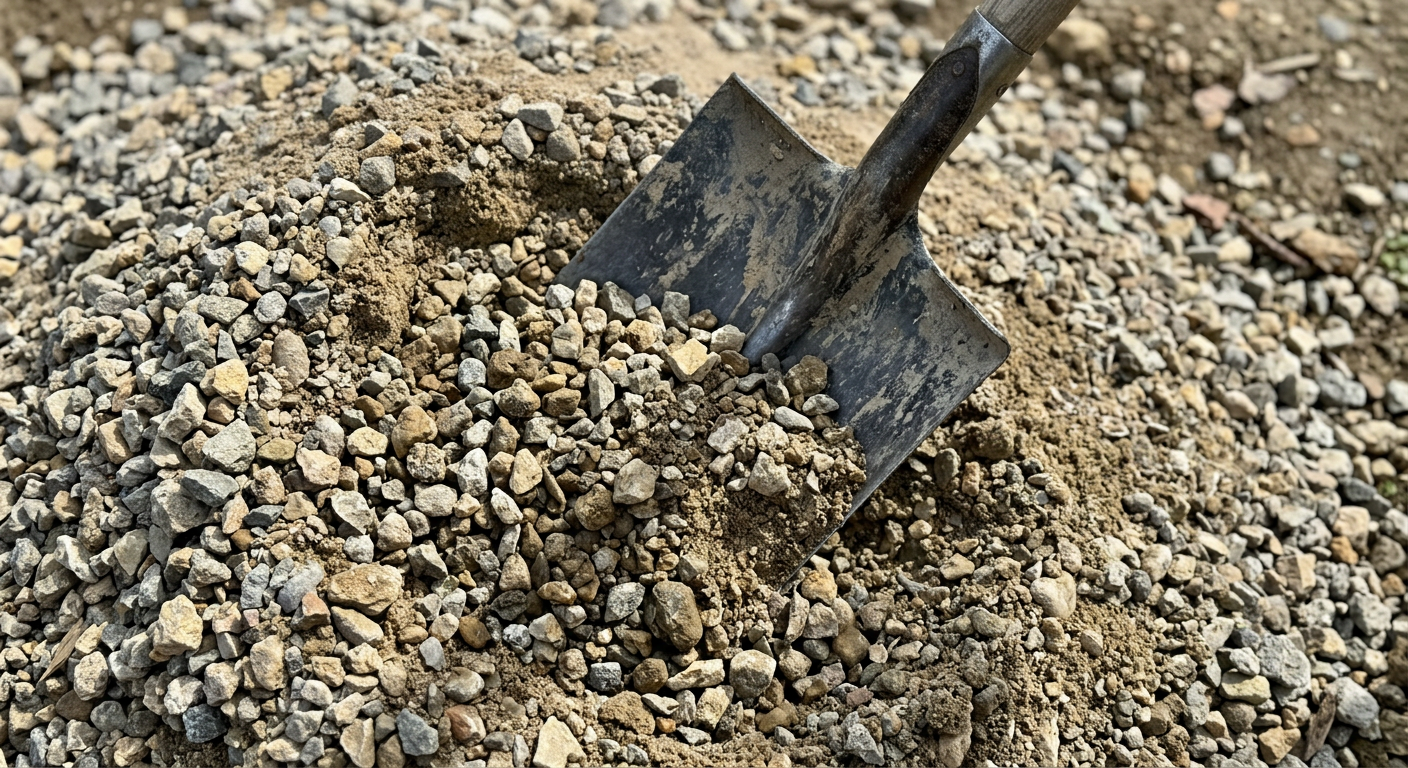

Łopata wbita w pryzmę mieszanki kruszyw mineralnych o różnej frakcji, które gwarantują odpowiednią nośność pod przyszłym budynkiem.

Wielu inwestorów ulega pokusie zakupu kruszywa z tzw. Sortowni lokalnych, gdzie jakość materiału bywa skrajnie różna, a skład ziarnowy nie jest weryfikowany laboratoryjnie.

Aby zapewnić najlepszą nośność, zamawiaj kruszywo wyłącznie z kopalni posiadających deklarację właściwości użytkowych, co daje Ci gwarancję zgodności z normą PN-EN 13242. Materiał o niepotwierdzonym pochodzeniu często zawiera nadmiar pyłów, które w wilgotnych warunkach działają jak smar, całkowicie niszcząc efekt klinowania ziaren tłucznia.

Podczas dostawy na plac budowy sprawdź wizualnie, czy kruszywo nie jest zanieczyszczone humusem lub resztkami roślinnymi. Jeśli dostarczony materiał wydaje się „brudny” lub zawiera widoczne bryły gliny, nie zgadzaj się na jego rozładunek, ponieważ usunięcie takich zanieczyszczeń z gotowej podbudowy jest technicznie niemożliwe.

Pamiętaj, że nośność zależy od jakości każdego pojedynczego metra sześciennego, dlatego kontroluj każdą partię materiału wjeżdżającą na działkę.

Ostateczna weryfikacja nośności zawsze odbywa się w momencie zagęszczania, gdzie obserwujesz, jak zachowuje się maszyna wibracyjna. Jeśli przy przejeździe zagęszczarki czujesz wyraźne „płynięcie” gruntu lub widzisz fale na powierzchni kruszywa, jest to jasny sygnał, że materiał jest zbyt wilgotny albo posiada zbyt wysoką zawartość frakcji drobnych. Wymagaj od wykonawcy poprawy podłoża w takim miejscu, zanim pozwoli on na układanie kolejnych warstw izolacji przeciwwilgociowej i zbrojenia płyty fundamentowej.

Podsumowanie

Wybór kruszywa pod płytę fundamentową to decyzja, która bezpośrednio wpływa na sztywność konstrukcji budynku i trwałość posadzek. Najlepszą nośność zapewnia kruszywo łamane o frakcji 0-31,5 mm lub 0-63 mm, które charakteryzuje się zdolnością do samoistnego klinowania pod wpływem wibracji. Osiągnięcie wskaźnika zagęszczenia na poziomie 0,98 jest parametrem krytycznym, możliwym do weryfikacji wyłącznie poprzez specjalistyczne badania płytą VSS.

Nie należy oszczędzać na jakości materiału skalnego, rezygnując z certyfikowanych tłuczni na rzecz niesprawdzonego urobku czy otoczaków. Zabezpieczenie podłoża geowłókniną o gramaturze 200 g/m² oraz sprawne odprowadzenie wody poprzez drenaż to filary długowieczności konstrukcji.

Inwestycja w rzetelne badania nośności gruntu przed wylaniem płyty betonowej stanowi najtańsze zabezpieczenie przed przyszłymi kosztami napraw konstrukcyjnych. Każdy etap przygotowania podbudowy musi być realizowany zgodnie ze sztuką inżynierską, gdzie jakość kruszywa spotyka się z precyzją procesu zagęszczania.
