Klasy i frakcje kruszyw budowlanych według norm PN-EN – przewodnik dla inwestora

Budowa domu, drogi czy obiektu przemysłowego wymaga znajomości materiałów, które stanowią fundament każdej trwałej konstrukcji. Podczas wizyty w składzie budowlanym czy analizy oferty betoniarni, często stykamy się z oznaczeniami takimi jak 0/2, 2/8 czy 16/32, które dla laika są jedynie przypadkowymi liczbami. W rzeczywistości te parametry określają uwarunkowania fizykochemiczne oraz techniczne właściwości kruszywa, wpływające bezpośrednio na trwałość finalnego elementu konstrukcyjnego.

Najważniejsze wnioski:

• Frakcja kruszywa definiuje wymiary ziarna, wpływając na szczelność mieszanki betonowej oraz jej urabialność.
• Normy serii PN-EN 12620 standaryzują jakość kruszyw stosowanych w budownictwie betonowym w całej Europie.
• Kształt ziaren, określany współczynnikiem SI, ma bezpośredni wpływ na wytrzymałość mechaniczną betonu.
• Czystość kruszywa, mierzona zawartością pyłów, decyduje o przyczepności zaczynu cementowego do powierzchni ziaren.
• Wybór odpowiedniej klasy kruszywa zapobiega zjawisku reakcji alkalicznej, która może niszczyć konstrukcję od wewnątrz.
• Zastosowanie frakcji ciągłej pozwala na optymalizację zużycia cementu w procesie produkcji betonu towarowego.

Dlaczego standaryzacja według PN-EN jest niezbędna w procesie inwestycyjnym?

Systematyka materiałów sypkich oparta na normach europejskich PN-EN eliminuje ryzyko stosowania surowców niesprawdzonych lub o nieokreślonym pochodzeniu. Gdy zamawiasz beton, otrzymujesz produkt, którego parametry zostały zweryfikowane w laboratorium, a kruszywo – jako główny składnik objętościowy mieszanki – musi spełniać rygorystyczne wytyczne dotyczące uziarnienia i odporności na ścieranie.

W mojej praktyce zawodowej często widzę, jak inwestorzy próbują oszczędzać na transporcie, wybierając lokalne kruszywo o niepotwierdzonej certyfikacji. Prowadzi to do niekontrolowanych zmian w module sprężystości betonu, co przy elementach konstrukcyjnych takich jak stropy czy belki może skutkować wystąpieniem rys skurczowych. Dokumentacja techniczna zgodna z PN-EN pozwala na precyzyjne projektowanie składu betonu, co przekłada się na bezpieczeństwo użytkowania budynku przez dziesięciolecia.

Standardy europejskie dzielą kruszywa na naturalne, sztuczne i z recyklingu, narzucając producentom obowiązek badania między innymi nasiąkliwości, mrozoodporności oraz odporności na rozdrabnianie. Dzięki temu, zamawiając kruszywo w klasie LA30, mam pewność, że wskaźnik rozdrobnienia w bębnie Los Angeles nie przekroczy 30%, co gwarantuje wysoką wytrzymałość mechaniczną surowca podczas pracy w strukturze nawierzchni czy fundamentu.

Jak interpretować oznaczenia frakcji oraz ich wpływ na parametry techniczne?

Oznaczenie frakcji, na przykład 8/16, wskazuje bezpośrednio na dolny oraz górny wymiar sita, na których zatrzymuje się dane kruszywo. Pierwsza liczba to wymiar oczek sita, przez które materiał przechodzi, a druga oznacza sito, na którym ziarno pozostaje, co w praktyce oznacza, że większość kruszywa mieści się w tym przedziale wymiarowym.

Podział frakcji ze względu na zastosowanie w budownictwie

Frakcje drobne, obejmujące zakres od 0 do 4 milimetrów, pełnią funkcję wypełniacza w zaprawach i tynkach, podczas gdy kruszywa grube – przekraczające 8 milimetrów – stanowią szkielet konstrukcyjny mieszanki betonowej. Wybór odpowiedniego przedziału pozwala na uzyskanie tzw. optymalnej krzywej uziarnienia, która minimalizuje ilość pustek między ziarnami kruszywa. Mniejsza ilość pustek oznacza mniejsze zużycie zaczynu cementowego, co bezpośrednio obniża koszt wytworzenia metra sześciennego gotowego betonu.

Znaczenie kształtu ziaren w pracy konstrukcji

Kształt ziarna, oceniany współczynnikiem kształtu, określa, czy kruszywo jest zbliżone do sześcianu, czy posiada formy płaskie lub wydłużone. Ziarna o niekorzystnym kształcie wprowadzają dodatkowe naprężenia wewnętrzne do betonu, co drastycznie osłabia jego parametry wytrzymałościowe w fazie utwardzania. Inwestorzy powinni wymagać od dostawcy potwierdzenia, że współczynnik płaskości SI nie przekracza normatywnych 15% dla danej frakcji grubego kruszywa.

• 0/2 mm: Piasek stosowany jako drobne kruszywo do zapraw murarskich i tynkarskich, wymagający wysokiej czystości.
• 2/8 mm: Kruszywo przeznaczone do produkcji drobnoziarnistych betonów oraz jako podsypka pod kostkę brukową.
• 8/16 mm: Standardowa frakcja kruszywa grubego wykorzystywana w konstrukcjach żelbetowych, gwarantująca optymalną nośność.
• 16/32 mm: Frakcja stosowana w elementach wielkogabarytowych, takich jak ławy fundamentowe lub ciężkie konstrukcje inżynieryjne.

Czy czystość kruszywa decyduje o trwałości konstrukcji betonowych?

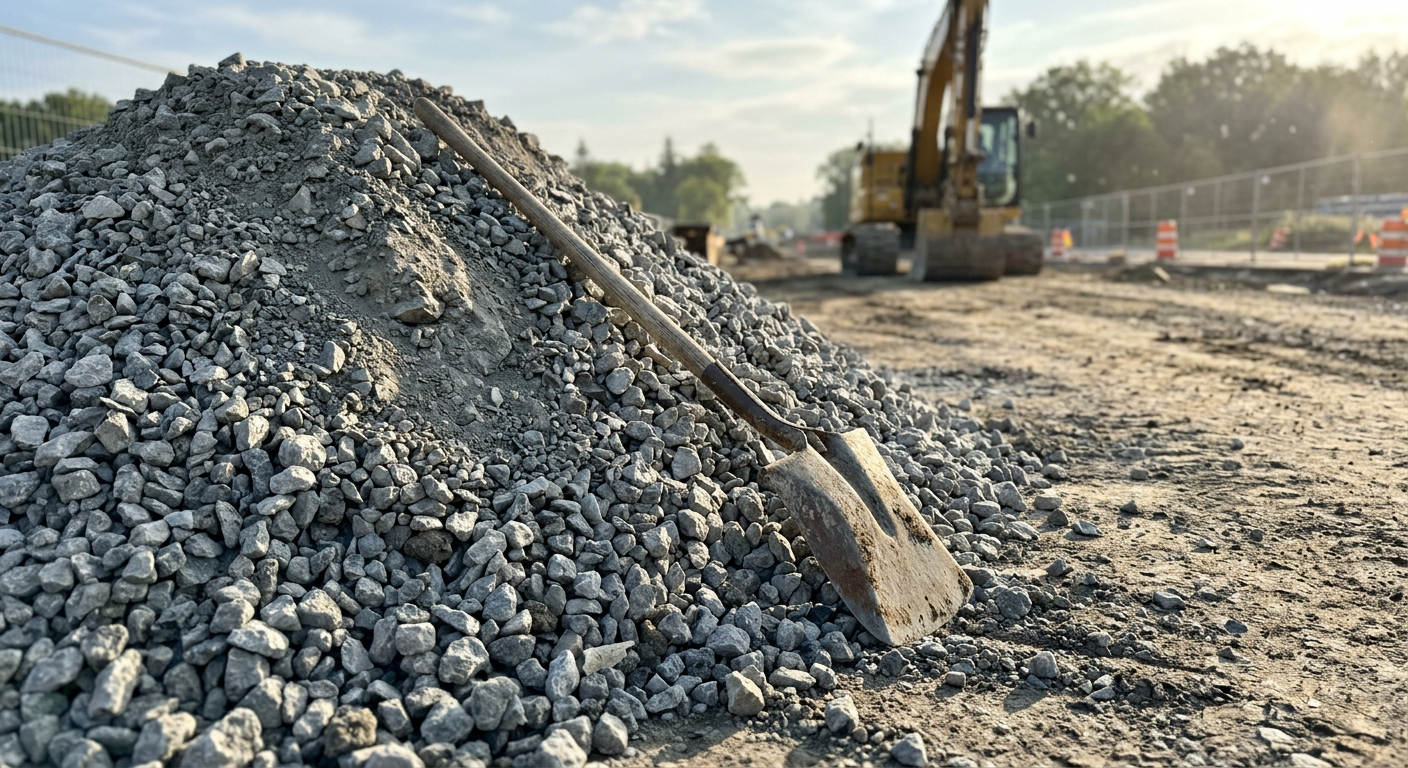

Metalowa łopata wbita w stertę kruszywa budowlanego pozwala ocenić strukturę i gradację materiału wykorzystywanego do utwardzania podłoża.

Zawartość zanieczyszczeń w kruszywie, takich jak glina, pyły czy materiały organiczne, jest krytycznym czynnikiem determinującym przyczepność cementu do powierzchni kamienia. Zbyt wysoka zawartość frakcji mniejszej niż 0,063 milimetra powoduje, że zaczyn cementowy nie jest w stanie otoczyć każdego ziarna, co prowadzi do powstawania osłabionych stref w strukturze betonu.

Praktyka pokazuje, że kruszywa płukane są znacznie lepszym wyborem przy betonowaniu elementów nośnych, mimo wyższej ceny jednostkowej w stosunku do kruszyw kopanych bezpośrednio ze złoża. Certyfikowane zakłady przeróbcze stosują procesy płukania, które usuwają drobne frakcje pyłowe, co znacząco poprawia parametry betonu w zakresie klasy ekspozycji, na przykład w warunkach oddziaływania mrozu czy soli odladzających.

Warto zwrócić uwagę na obecność zanieczyszczeń obcych, takich jak kawałki drewna, węgla czy tworzyw sztucznych, które w procesie wiązania betonu mogą powodować lokalne pęcznienie lub osłabienie przekroju. Norma PN-EN 933 określa dopuszczalne limity tych zanieczyszczeń, a rzetelny dostawca zawsze posiada aktualne świadectwo jakości, z którego jasno wynika, czy surowiec nadaje się do zastosowań konstrukcyjnych.

Wpływ właściwości fizykochemicznych na odporność na czynniki zewnętrzne

Reakcja alkaliczna kruszywa to proces, w którym reaktywne składniki krzemionkowe reagują z alkaliami zawartymi w cemencie, co prowadzi do powstawania żelu powodującego pęcznienie i niszczenie struktury betonu. Wybór kruszywa o udokumentowanej odporności na reakcję alkaliczną jest kluczowy w przypadku obiektów hydrotechnicznych oraz konstrukcji mostowych, gdzie beton przez lata wystawiony jest na działanie wilgoci.

Badania petrograficzne, które towarzyszą atestom kruszyw, pozwalają na identyfikację minerałów szkodliwych, takich jak opal czy chalcedon, których obecność w skale dyskwalifikuje ją z zastosowań w środowisku agresywnym chemicznie. Jako inwestor, masz prawo żądać od dostawcy wyników badań z akredytowanego laboratorium, które potwierdzą, że kruszywo pochodzi ze złoża bezpiecznego pod względem chemicznym.

Odporność na mróz, mierzona liczbą cykli zamrażania i rozmrażania, to kolejny parametr, który decyduje o trwałości elewacji, podjazdów czy fundamentów. Kruszywo o wysokiej nasiąkliwości, które zatrzymuje wodę wewnątrz swoich porów, po zamarznięciu zwiększa swoją objętość i rozsadza strukturę kamienia, co w efekcie prowadzi do łuszczenia się powierzchni betonu.

Optymalizacja kosztów inwestycyjnych poprzez świadome zarządzanie surowcem

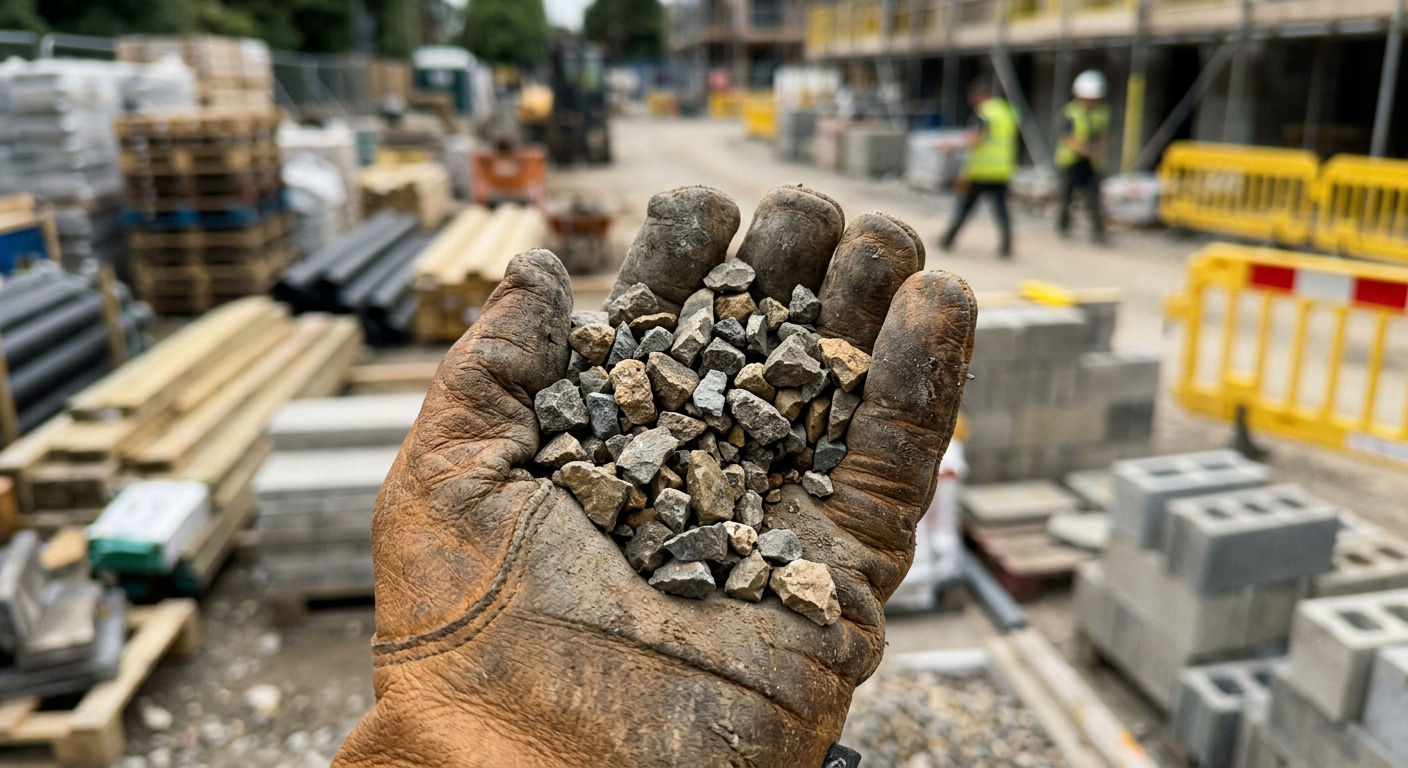

Dłoń w rękawicy ochronnej prezentuje frakcję kruszywa łamanego, co pozwala na wizualną ocenę jakości i kształtu ziaren używanych w mieszankach betonowych.

Zarządzanie dostawami kruszywa na plac budowy wymaga uwzględnienia logistyki oraz efektywności wykorzystania każdej przywiezionej tony. Częstym błędem jest zamawianie kruszywa o zbyt szerokim zakresie frakcji, co przy niewłaściwym składowaniu na budowie prowadzi do segregacji materiału, gdzie grubsze ziarna opadają na dół pryzmy, a drobne pozostają na górze, co uniemożliwia zachowanie stałej jakości mieszanki.

Inwestor, który świadomie dobiera kruszywa na podstawie ich klasy wytrzymałości na ściskanie oraz odporności na mróz, jest w stanie uzyskać znaczące oszczędności przy długofalowej eksploatacji obiektu. Mniejsza podatność na uszkodzenia mechaniczne i chemiczne oznacza rzadsze remonty oraz mniejsze nakłady na utrzymanie budynku, co w bilansie całego cyklu życia inwestycji okazuje się najbardziej efektywnym rozwiązaniem finansowym.

• Weryfikacja deklaracji właściwości użytkowych: Zawsze sprawdzaj dokumentację producenta przed rozładunkiem towaru na budowie.
• Badanie uziarnienia: Regularne pobieranie próbek kruszywa pozwala wykryć ewentualne wahania w jakości dostaw.
• Kontrola wilgotności: Pamiętaj, że kruszywo składowane luzem chłonie wodę, co zmienia wagę dostawy i skład chemiczny mieszanki betonowej.
• Optymalizacja logistyki: Zamawiaj pełne ładunki samochodowe, aby ograniczyć koszty jednostkowe transportu.

Podsumowanie

Wybór kruszyw budowlanych zgodnie z normami PN-EN jest gwarancją bezpieczeństwa i trwałości każdej inwestycji. Zrozumienie relacji między frakcją, czystością surowca a jego właściwościami fizykochemicznymi pozwala inwestorowi na podejmowanie świadomych decyzji, które przekładają się na mierzalne oszczędności oraz wysoką jakość techniczną wykonania.

W praktyce budowlanej jakość kruszywa determinuje końcowe parametry betonu, a ignorowanie certyfikacji materiałowej jest jedną z najczęstszych przyczyn awarii konstrukcyjnych. Stosowanie się do rygorystycznych wymogów normatywnych eliminuje ryzyko nieprzewidzianych reakcji chemicznych i mechanicznych w strukturze budynku, zapewniając spokój oraz stabilność obiektu przez wiele dekad jego użytkowania.
